Ogranicznik przepięć, do instalacji mieszkaniowych, ETITEC C T2 275/20 2+0 RC, typ T2 (C) | 002440398 Eti

Alternatywny kod produktu: ETITEC C T2 275/20 2+0 RC

Opis i Kluczowe Cechy

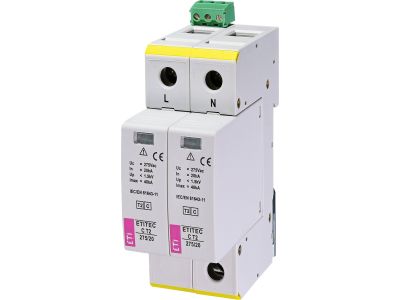

Ogranicznik przepięć ETITEC C T2 275/20 2+0 RC (symbol 002440398) to modułowe zabezpieczenie typu T2 (stopień II) przeznaczone do instalacji mieszkaniowych i podrozdzielnic. Dzięki napięciu stałemu pracy 275 V AC i nominalnemu prądowi wyładowczemu 20 kA skutecznie chroni odbiorniki przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. Wersja RC wyposażona jest w styki zdalnej sygnalizacji uszkodzenia, a optyczny wskaźnik (czerwony) informuje o konieczności wymiany wkładki warystorowej. Modułowa konstrukcja umożliwia szybką wymianę wkładki bez demontażu podstawy.

• Optyczny wskaźnik uszkodzenia: czerwona sygnalizacja awarii warystora – umożliwia natychmiastową ocenę stanu ochrony bez użycia przyrządów pomiarowych.
• Styki zdalnej sygnalizacji (RC): możliwość podłączenia do systemu monitoringu lub sterowania – zwiększa bezpieczeństwo i ułatwia zarządzanie instalacją.
• Wewnętrzne zabezpieczenie termiczne: odłącza warystor w przypadku przegrzania – zapobiega uszkodzeniom wtórnym i pożarom.
• Modułowa budowa z wymienną wkładką: wymiana uszkodzonego elementu odbywa się bez wyjmowania podstawy z szyny TH35 – skraca czas obsługi i obniża koszty eksploatacji.
• Zgodność z normą PN-EN 61643-11:2013 (IEC 61643-11): gwarancja jakości i bezpieczeństwa oraz spełnienie wymogów RoHS.

Zgodność z Normami

Ogranicznik przepięć ETITEC C T2 275/20 2+0 RC spełnia wymagania normy PN-EN 61643-11:2013 (odpowiadającej IEC 61643-11) dla urządzeń ochrony przeciwprzepięciowej Typ 2 / Stopnia II. Produkt jest zgodny z dyrektywą RoHS, co potwierdza jego przyjazność dla środowiska.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w instalacjach elektrycznych niskiego napięcia jako drugi stopień ochrony odbiorników wrażliwych na przepięcia. Sprawdza się w następujących scenariuszach:

• Ochrona instalacji mieszkaniowych i biurowych przed przepięciami łączeniowymi (np. od silników, transformatorów, zasilaczy impulsowych).
• Drugi stopień ochrony w systemach wielostopniowych – montowany w podrozdzielnicach po ogranicznikach Typ 1.
• Integracja z systemami monitoringu i automatyki budynkowej dzięki stykom zdalnej sygnalizacji (wersja RC).
• Zabezpieczenie obwodów oświetlenia, gniazd wtyczkowych, urządzeń AGD i RTV przed skutkami wyładowań atmosferycznych (pośrednich).

Wskazówki Montażowe

Montaż i wymianę ogranicznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie z dokumentacją producenta, stosując odpowiednie przekroje dobrane do prądu wyładowczego. Zalecany moment dokręcania zacisków znajduje się w instrukcji produktu. Po montażu sprawdzić działanie optycznego wskaźnika (zielony – stan OK) oraz, w wersji RC, poprawność sygnalizacji zdalnej.

FAQ

• Czy ogranicznik posiada podświetlenie / diodę LED sygnalizującą stan? Tak, wbudowany optyczny wskaźnik zmienia kolor na czerwony w przypadku uszkodzenia warystora. Przy sprawnym urządzeniu wskaźnik jest zielony.
• Jaki stopień ochrony IP ma ten ogranicznik? W dokumentacji producenta nie podano stopnia ochrony. W standardowych warunkach montażu wewnątrz rozdzielnicy można przyjąć typową dla aparatury modułowej ochronę IP20 (brak ochrony przed wilgocią). Szczegółowe informacje znajdują się w instrukcji montażu.
• Czy można wymienić wkładkę warystorową bez wyłączania zasilania całej rozdzielnicy? Ze względów bezpieczeństwa wymianę należy przeprowadzać po odłączeniu napięcia. Po wyjęciu uszkodzonej wkładki nową wkłada się bez konieczności demontażu podstawy, co skraca czas awaryjnej obsługi.
