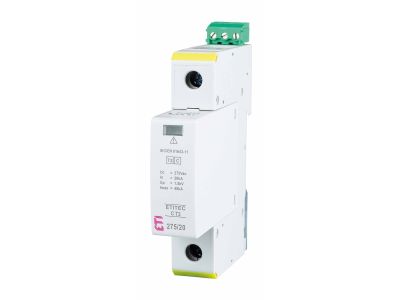

Ogranicznik przepięć, do instalacji mieszkaniowych, ETITEC C T2 275/20 1+0 RC, typ T2 (C) | 002440394 Eti

Alternatywny kod produktu: ETITEC C T2 275/20 1+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 275/20 1+0 RC (symbol 002440394) to modułowe zabezpieczenie Typ 2 (C) przeznaczone do instalacji mieszkaniowych. Oferuje ochronę przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. Dzięki warystorowemu elementowi zabezpieczającemu oraz prądowi wyładowczemu 20 kA skutecznie chroni wrażliwe odbiorniki w podrozdzielnicach. Wersja RC wyposażona jest w styk zdalnej sygnalizacji uszkodzenia, co umożliwia integrację z systemami monitoringu.

• Typ T2 (C) zgodny z normą EN 61643-11: gwarantuje drugi stopień ochrony odgromowej i przepięciowej w instalacjach niskiego napięcia.
• Prąd wyładowczy 20 kA (8/20 µs): skutecznie ogranicza przepięcia o wysokiej energii, zabezpieczając urządzenia końcowe.
• Napięcie pracy ciągłej Uc = 275 V AC: dedykowane do sieci 230/400 V z odpowiednim marginesem bezpieczeństwa.
• Wersja 1+0 RC z optycznym wskaźnikiem uszkodzenia: czerwona dioda sygnalizuje zużycie warystora, a zdalny styk umożliwia przekazanie informacji do systemu nadzoru.
• Modułowa budowa z wymienną wkładką warystorową: łatwa konserwacja bez demontażu podstawy zamontowanej na szynie TH35.

Zgodność z Normami

Ogranicznik przepięć ETITEC C T2 spełnia wymagania normy PN-EN 61643-11:2013 (odpowiadającej IEC 61643-11 oraz EN 61643-11). Posiada certyfikat CE oraz jest zgodny z dyrektywą RoHS, co zapewnia bezpieczeństwo użytkowania i możliwość stosowania w instalacjach budynkowych.

Zastosowanie

Ogranicznik przepięć Typ 2 montowany w podrozdzielnicach wewnętrznych. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed przepięciami pochodzącymi z sieci zasilającej lub wyładowań atmosferycznych. Idealny do:

• Ochrony instalacji mieszkaniowych – zabezpiecza urządzenia RTV, AGD, oświetlenie LED przed przepięciami łączeniowymi.
• Integracji z systemami monitoringu – zdalna sygnalizacja uszkodzenia (styk RC) pozwala na szybką interwencję serwisową.
• Drugiego stopnia ochrony odgromowej (SPD typ 2) w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowań w sieciach TN-S, TN-C-S oraz TT (wersja 1+0 RC z iskiernikiem w torze N-PE – w zależności od konfiguracji).

Wskazówki Montażowe

Montaż i podłączenie ogranicznika przepięć może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i wymaganiami normy instalacyjnej. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Po każdej interwencji (np. wymianie wkładki) sprawdzić poprawność działania wskaźnika uszkodzenia.

FAQ

• Czy ogranicznik posiada podświetlenie lub sygnalizację stanu? Tak, wersja RC wyposażona jest w optyczny wskaźnik uszkodzenia (czerwony kolor – awaria warystora) oraz styk zdalnej sygnalizacji, który może sterować przekaźnikiem lub wejściem PLC.
• Jaki stopień ochrony IP ma to urządzenie? Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma stopień ochrony IP20 od strony czołowej. Dokładny stopień ochrony całej rozdzielnicy zależy od jej obudowy.
• Jak sprawdzić, czy ogranicznik jest sprawny po przepięciu? Należy sprawdzić optyczny wskaźnik na wkładce – zielony oznacza sprawność, czerwony informuje o konieczności wymiany. Wersja RC dodatkowo pozwala monitorować stan zdalnie.
