Ogranicznik przepięć do fotowoltaiki klasy C 2P (T2-DC) seria P 1000V | 491-02 Viplast

Opis i Kluczowe Cechy

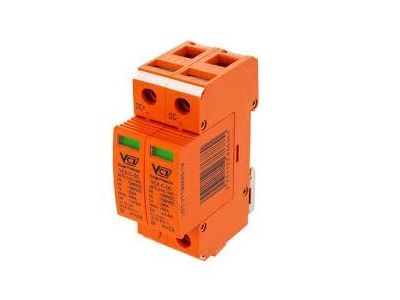

Ogranicznik przepięć do fotowoltaiki klasy C 2P (T2-DC) z serii P to zaawansowane urządzenie ochronne zaprojektowane przez renomowanego producenta Viplast. Urządzenie to zostało stworzone z myślą o zabezpieczaniu systemów fotowoltaicznych przed skutkami przepięć atmosferycznych oraz łączeniowych, które mogą wystąpić w obwodach prądu stałego (DC). Maksymalne napięcie pracy trwałej wynoszące 1000V DC pozwala na bezpieczne stosowanie ogranicznika w większości standardowych instalacji domowych i komercyjnych.

• Klasa ochrony T2 (C): Zapewnia skuteczną ochronę przed przepięciami o średniej energii, redukując napięcie do poziomu bezpiecznego dla falowników i innych komponentów systemu.
• Konfiguracja 2P: Dwu-biegunowa konstrukcja umożliwia kompleksowe zabezpieczenie obu biegunów instalacji fotowoltaicznej.
• Wymienne wkładki: Konstrukcja modułowa pozwala na szybką wymianę zużytego elementu bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik zadziałania: Czytelne okienko inspekcyjne informuje o stanie urządzenia (kolor zielony – sprawny, kolor czerwony – konieczność wymiany).

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Ogranicznik spełnia wymagania normy IEC 61643-31, która precyzuje parametry dla urządzeń ochrony przepięciowej w systemach fotowoltaicznych. Dzięki zastosowaniu materiałów o wysokiej odporności termicznej i mechanicznej, urządzenie gwarantuje długotrwałą stabilność parametrów ochronnych nawet w trudnych warunkach eksploatacyjnych.

Zastosowanie

Ogranicznik Viplast 491-02 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona strony DC instalacji fotowoltaicznej. Jest dedykowany do montażu w rozdzielnicach PV, umieszczanych pomiędzy panelami a inwerterem (falownikiem). Chroni on czułą elektronikę falownika przed uszkodzeniami wynikającymi z wyładowań pośrednich oraz operacji łączeniowych w sieci. Jest to kluczowy element dla zapewnienia ciągłości pracy elektrowni słonecznej i ochrony inwestycji przed kosztownymi awariami.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Długość przewodów: Przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze i prowadzone bez zbędnych pętli, co minimalizuje impedancję drogi odprowadzania ładunku.
• Przekrój przewodów: Należy stosować przewody o przekroju zgodnym z dokumentacją techniczną, zazwyczaj nie mniejszym niż 6-16 mm² dla przewodów uziemiających, aby zapewnić swobodny przepływ prądu wyładowczego.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej budowie serii P, w przypadku uszkodzenia wystarczy wymienić jedynie wkładkę, która uległa zużyciu, co znacznie obniża koszty serwisowania instalacji.

2. Jak często należy sprawdzać stan ogranicznika?
Zaleca się okresową kontrolę wzrokową wskaźnika stanu (okienka) przynajmniej raz na pół roku oraz każdorazowo po wystąpieniu gwałtownych burz w okolicy.

3. Czy ogranicznik 1000V DC nadaje się do mniejszych instalacji, np. 600V?
Tak, napięcie 1000V to wartość maksymalna. Ogranicznik będzie pracował poprawnie i bezpiecznie w instalacjach o niższym napięciu roboczym DC.
