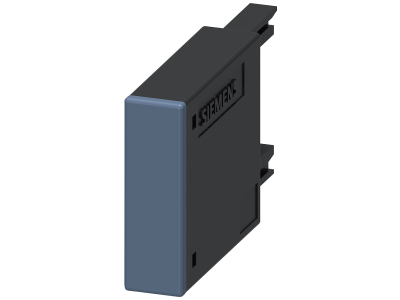

Bezpiecznik przepięciowy, ogniwo RC, AC 48-127V, DC 70-150V | 3RT2916-1CC00 Siemens

Alternatywny kod produktu: 3RT29161CC00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy, ogniwo RC o symbolu 3RT2916-1CC00 z rodziny SIRIUS, przeznaczony do styczników 3RT2.1 oraz styczników pomocniczych 3RH2. Element ten zapewnia ochronę przed przepięciami łączeniowymi w obwodach sterowania prądu przemiennego (48–127 V AC, 50/60 Hz) oraz stałego (70–150 V DC), co przekłada się na dłuższą żywotność styków cewek i niezawodność całego układu.

• Zakres napięcia AC 48–127 V / DC 70–150 V: uniwersalne dopasowanie do typowych napięć sterowniczych w instalacjach przemysłowych i budynkowych, bez konieczności stosowania dodatkowych konwerterów.
• Przeznaczony do styczników 3RT2 i 3RH2: bezproblemowa integracja z modułowym systemem SIRIUS, eliminuje ryzyko niekompatybilności mechanicznej i elektrycznej.
• Ogniwo RC (rezystor + kondensator): skutecznie tłumi iskrzenie przy wyłączaniu cewek indukcyjnych, redukuje zakłócenia elektromagnetyczne (EMI) i chroni elementy półprzewodnikowe w obwodzie sterowania.
• Gotowy do montażu – bez dodatkowego okablowania: proste wpięcie bezpośrednio na stycznik lub na szynę upraszcza instalację i oszczędza czas.
• Kompaktowa konstrukcja: nie zajmuje zbędnej przestrzeni w rozdzielnicy, co jest istotne przy zagęszczeniu aparatury.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami jakości DIN. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Stosowanie oryginalnych akcesoriów SIRIUS gwarantuje zachowanie deklarowanych parametrów i bezpieczeństwo eksploatacji.

Zastosowanie

Ogniwo RC 3RT2916-1CC00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przepięciowa cewek styczników i przekaźników w układach sterowania.

• Sterowanie silnikami elektrycznymi i odbiornikami indukcyjnymi – tłumienie przepięć przy wyłączaniu cewek styczników głównych.
• Systemy automatyki budynkowej (HVAC, oświetlenie, rolety) – ochrona przekaźników i styczników pomocniczych w szafach sterowniczych.
• Linie produkcyjne i maszyny przemysłowe – redukcja zakłóceń EMI wpływających na pracę sterowników PLC i czujników.
• Modernizacja istniejących układów – łatwa wymiana lub rozbudowa systemu SIRIUS bez konieczności zmiany okablowania.

Wskazówki Montażowe

Montaż i podłączenie ogniwa RC może być wykonywane wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu sterowania. Element można mocować bezpośrednio na styczniku (dzięki systemowi zatrzaskowemu) lub na szynie montażowej TH35 (DIN). Należy przestrzegać momentu dokręcania śrub zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać odpowiednio do prądu obwodu sterowania (zazwyczaj 1–2,5 mm²). Po zamontowaniu sprawdzić poprawność polaryzacji (dla obwodów DC) oraz szczelność połączeń.

FAQ

• Do jakich styczników pasuje to ogniwo RC? Jest dedykowane do styczników 3RT2.1 (głównych) oraz styczników pomocniczych 3RH2 z rodziny SIRIUS. W innych modelach może wymagać weryfikacji wymiarów i parametrów elektrycznych.
• Czy ogniwo RC chroni przed przepięciami atmosferycznymi (np. wyładowania)? Nie. Jego zadaniem jest tłumienie przepięć łączeniowych powstających przy wyłączaniu cewek indukcyjnych. Do ochrony odgromowej stosuje się odgromniki i ograniczniki przepięć.
• Jaki jest sposób montażu – na szynie czy bezpośrednio na styczniku? Produkt umożliwia obie metody. W standardzie montuje się go wciskając w gniazdo stycznika (szybki zatrzask) lub mocując na szynie DIN TH35. Dokładny sposób opisano w załączonej instrukcji montażu.
