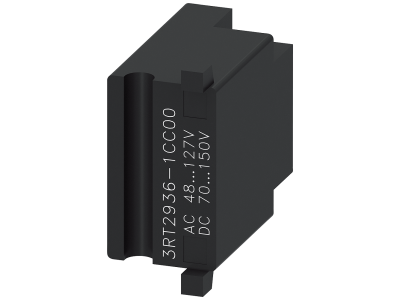

Bezpiecznik przepięciowy, ogniwo RC, AC 48-127V, DC 70-150V | 3RT2936-1CC00 Siemens

Alternatywny kod produktu: 3RT29361CC00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy (ogniwo RC) o symbolu 3RT2936-1CC00 przeznaczony do współpracy ze stycznikami z rodziny SIRIUS 3RT2.3. Urządzenie tłumi przepięcia łączeniowe w obwodach sterowania prądu przemiennego i stałego, chroniąc styki stycznika oraz zwiększając trwałość układu. Przystosowany do napięcia AC 48–127 V (50/60 Hz) oraz DC 70–150 V. Element modułowego systemu SIRIUS, montowany bezpośrednio na styczniku.

• Napięcie zasilania AC: 48–127 V (50/60 Hz) – umożliwia stosowanie w typowych obwodach sterowania niskiego napięcia.
• Napięcie zasilania DC: 70–150 V – odpowiedni dla aplikacji prądu stałego, np. w systemach akumulatorowych.
• Przeznaczony do styczników 3RT2.3: gwarantuje kompatybilność mechaniczną i elektryczną oraz łatwy montaż.
• Modułowy system SIRIUS: spójna konstrukcja i łatwa rozbudowa instalacji sterowniczych.
• Zabezpieczenie przepięciowe: ogniwo RC skutecznie tłumi przepięcia łączeniowe, wydłużając żywotność styków.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących zabezpieczeń przepięciowych oraz posiada certyfikat CE. Zgodny z systemem SIRIUS firmy Siemens.

Zastosowanie

Bezpiecznik przepięciowy RC znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona styczników i innych urządzeń łączeniowych przed przepięciami pochodzącymi od cewek indukcyjnych.

• Ochrona styczników w szafach sterowniczych maszyn przemysłowych.
• Tłumienie przepięć w obwodach sterowania silników elektrycznych.
• Instalacje w systemach automatyki budynkowej (HVAC, oświetlenie).
• Zabezpieczenie obwodów sterowania w aplikacjach transportowych (dźwigi, suwnice).

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się bezpośrednio na styczniku 3RT2.3 zgodnie z instrukcją producenta. Należy stosować przewody o odpowiednim przekroju dla prądu obwodu. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną.

FAQ

• Czy ogniwo RC jest podświetlane LED? Nie, bezpiecznik przepięciowy nie posiada podświetlenia – jest to element pasywny tłumiący przepięcia.
• Jaki jest stopień ochrony IP? W danych nie podano stopnia ochrony; w standardzie dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak dla konkretnego produktu należy sprawdzić kartę katalogową.
• Czy bezpiecznik działa w trybie ciągłym? Ogniwo RC jest elementem biernym, podłączonym równolegle do cewki stycznika – nie wymaga zasilania i pracuje przy każdym załączeniu napięcia.
