Bezpiecznik przepięciowy, ogniwo RC, AC24-48V, DC24-70V do styczników silnikowych | 3RT2926-1CB00 Siemens

Alternatywny kod produktu: 3RT29261CB00

Opis i Kluczowe Cechy

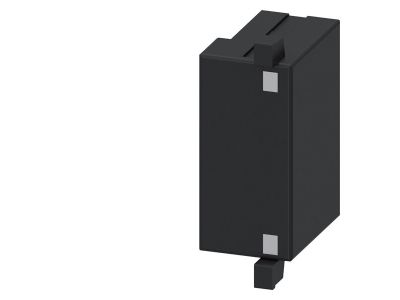

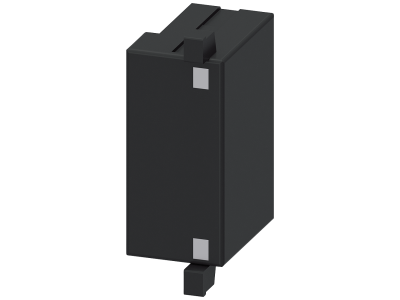

Bezpiecznik przepięciowy ogniwo RC firmy Siemens, oznaczony symbolem 3RT2926-1CB00, przeznaczony jest do styczników silnikowych w systemie SIRIUS. Moduł pracuje w zakresie napięć AC 24–48 V i DC 24–70 V. Dzięki wbudowanemu przedziałowi instalacyjnemu w styczniku montaż nie wymaga dodatkowej przestrzeni ani narzędzi – wymiary zewnętrzne zestawu pozostają niezmienione.

• Napięcie AC 24–48 V / DC 24–70 V: Pokrywa typowe zakresy sterowania w instalacjach przemysłowych i automatyce budynkowej – uniwersalność zastosowania.
• Ogniwo RC (tłumik przepięć): Skutecznie redukuje przepięcia łączeniowe, chroniąc styki stycznika i wydłużając jego żywotność – niezawodność w każdym cyklu.
• Montaż bezpośrednio w styczniku: Wykorzystuje istniejący przedział instalacyjny – brak zmiany gabarytów i łatwa integracja z systemem SIRIUS.
• Modułowa konstrukcja SIRIUS: Kompatybilność z szeroką gamą styczników silnikowych Siemens – elastyczność i prostota doboru.
• Bateria styków bez modyfikacji okablowania: Nie wymaga dodatkowych przewodów ani zacisków – szybki montaż i oszczędność czasu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej (EMC). W środowisku przemysłowym zapewnia bezpieczną pracę w standardowych warunkach instalacyjnych.

Zastosowanie

Ogniwo RC znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie styków styczników silnikowych przed przepięciami powstającymi przy wyłączaniu obciążeń indukcyjnych. Sprawdza się w układach sterowania maszyn, automatyki budynkowej oraz rozdzielnic przemysłowych.

• Ochrona styków styczników silnikowych w szafach sterowniczych – redukcja iskrzenia i zwiększenie niezawodności.
• Tłumienie przepięć w obwodach sterowania silnikami, cewkami styczników i przekaźników.
• Zabezpieczenie układów PLC przed zakłóceniami wysokoczęstotliwościowymi generowanymi przez aparaturę łączeniową.
• Integracja z systemem automatyki budynkowej (BMS) – ochrona sterowników i modułów wykonawczych.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł wkłada się w dedykowany przedział stycznika (system SIRIUS) – nie wymaga użycia szyny TH35 ani dodatkowego okablowania. Nie są konieczne regulacje momentu dokręcania ani dobór przekroju przewodów – połączenie realizowane jest bezpośrednio poprzez styki wewnątrz stycznika. Po zamontowaniu sprawdź poprawność osadzenia i szczelność połączenia.

FAQ

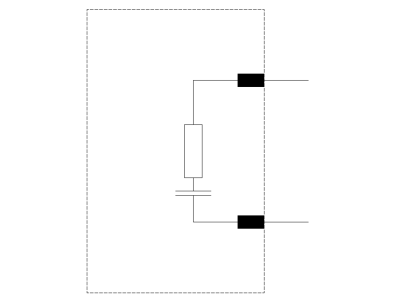

• Czy bezpiecznik przepięciowy wymaga osobnego zasilania? Nie, ogniwo RC działa pasywnie – jest dołączane równolegle do cewki stycznika i nie pobiera energii. Montowane bezpośrednio w styczniku, nie wymaga dodatkowego okablowania.
• Jaki jest stopień ochrony modułu? W dostarczonych danych producent nie podaje konkretnego stopnia IP. W standardowych warunkach pracy wewnątrz rozdzielnicy (środowisko suche) moduł jest chroniony przez obudowę stycznika – typowo IP20 dla aparatury modułowej.
• Czy można stosować to ogniwo RC ze stycznikami innych producentów? Produkt został zaprojektowany do systemu SIRIUS firmy Siemens. Stosowanie z innymi stycznikami wymaga weryfikacji zgodności mechanicznej i elektrycznej – zaleca się konsultację z dokumentacją techniczną.
