Bezpiecznik przepięciowy, ogniwo RC, AC 127-240V, DC 150-250V | 3RT2916-1CD00 Siemens

Alternatywny kod produktu: 3RT29161CD00

Opis i Kluczowe Cechy

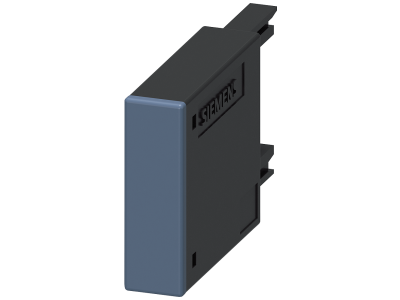

Bezpiecznik przepięciowy (ogniwo RC) Siemens 3RT2916-1CD00 to element systemu SIRIUS przeznaczony do tłumienia przepięć łączeniowych w obwodach sterowniczych styczników. Zaprojektowany do współpracy z seriami styczników 3RT2.1 i styczników pomocniczych 3RH2, działa w zakresie napięcia AC 127–240 V (50/60 Hz) oraz DC 150–250 V, zapewniając skuteczną ochronę styków przed przepięciami indukcyjnymi i wydłużając żywotność aparatury.

• Napięcie AC: 127–240 V, 50/60 Hz – umożliwia pracę w standardowych obwodach sterowniczych prądu przemiennego o częstotliwości sieciowej.
• Napięcie DC: 150–250 V – kompatybilność z obwodami prądu stałego, np. w aplikacjach bateryjnych lub sterownikach PLC.
• Dedykowana kompatybilność: system SIRIUS dla styczników 3RT2.1 i 3RH2 – bezpośrednie połączenie mechaniczne bez dodatkowego okablowania, oszczędność czasu montażu.
• Funkcja ogniwa RC: tłumi przepięcia i zakłócenia elektromagnetyczne powstające przy wyłączaniu cewek – chroni styki przed erozją łukową i zwiększa niezawodność instalacji.
• Kompaktowa konstrukcja: minimalne wymiary ułatwiają integrację w gęsto zabudowanych szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw Unii Europejskiej (niskonapięciowej i kompatybilności elektromagnetycznej) oraz posiada oznaczenie CE. Jako element systemu SIRIUS spełnia standardy DIN stosowane w przemyśle automatyki i elektrotechniki. Montaż oraz eksploatacja muszą odbywać się zgodnie z zaleceniami producenta zawartymi w dokumentacji technicznej.

Zastosowanie

Ogniwo RC 3RT2916-1CD00 stosuje się w obwodach sterowniczych styczników w celu tłumienia przepięć indukcyjnych. Przeznaczone do współpracy z cewkami styczników serii 3RT2.1 oraz styczników pomocniczych 3RH2 w systemie SIRIUS.

• Tłumienie przepięć przy wyłączaniu cewek styczników w szafach sterowniczych i rozdzielnicach.
• Ochrona styków przekaźników i styczników przed erozją łukową w aplikacjach z częstym łączeniem.
• Redukcja zakłóceń elektromagnetycznych (EMI) w układach automatyki przemysłowej i sterowania maszynami.
• Zastosowanie w obwodach prądu stałego w zakresie 150–250 V DC (np. sterowanie akumulatorowe, systemy awaryjne).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Ogniwo RC montuje się bezpośrednio na styczniku (szyna DIN TH35) zgodnie z instrukcją producenta. Moment dokręcania połączeń oraz przekrój przewodów należy dobrać według dokumentacji technicznej produktu, uwzględniając obciążenie prądowe obwodu.

FAQ

• Czy ogniwo RC ma podświetlenie LED? Nie, model 3RT2916-1CD00 to pasywny element RC bez wskaźników świetlnych. Wszelkie dodatkowe sygnalizatory należy montować osobno.
• Jaki jest stopień ochrony (IP) tego produktu? W danych producenta nie określono konkretnego stopnia ochrony. Standardowo aparatura modułowa systemu SIRIUS przeznaczona do montażu w rozdzielnicach ma stopień ochrony IP20. Dokładne dane dla konkretnej konfiguracji należy sprawdzić w dokumentacji technicznej.

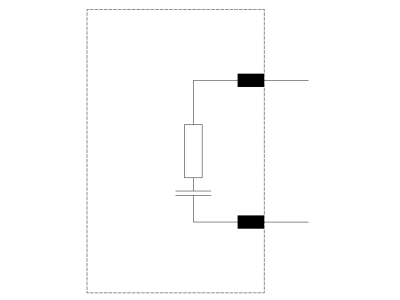

• Jaki jest tryb pracy styku? Ogniwo RC nie zawiera styków mechanicznych – jest elementem pasywnym (rezystor + kondensator) włączanym równolegle do cewki stycznika w celu tłumienia przepięć. Nie wymaga sterowania ani nie generuje stanów łączeniowych.
