Bezpiecznik przepięciowy, ogniwo RC, AC 127-240V, DC 150-250V | 3RT2936-1CD00 Siemens

Alternatywny kod produktu: 3RT29361CD00

Opis i Kluczowe Cechy

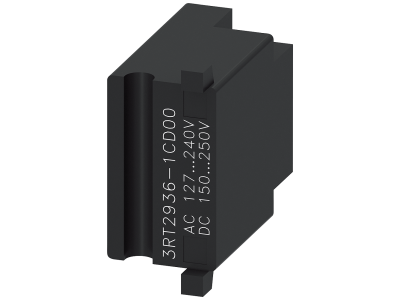

Ogniwo RC (bezpiecznik przepięciowy) Siemens 3RT2936-1CD00 jest elementem dodatkowym przeznaczonym do styczników serii 3RT2.3. Służy do tłumienia przepięć powstających przy wyłączaniu cewek indukcyjnych, co chroni styki i wydłuża żywotność układu. Przystosowane do pracy w obwodach prądu przemiennego AC 127–240 V (50/60 Hz) oraz stałego DC 150–250 V. Kompaktowa konstrukcja umożliwia bezpośredni montaż na styczniku, oszczędzając miejsce w rozdzielnicy.

• Napięcie AC 127–240 V / DC 150–250 V: Uniwersalne zasilanie pozwala stosować ogniwo w różnych instalacjach przemysłowych i budynkowych – zarówno w typowych sieciach 230 V, jak i w obwodach sterowania napięciem stałym.
• Częstotliwość 50/60 Hz: Dopasowanie do standardowych sieci elektroenergetycznych bez ryzyka przegrzania czy niewłaściwej pracy.
• Kompatybilność ze stycznikami 3RT2.3: Prosty montaż bezpośrednio na styczniku – idealne uzupełnienie modułowego systemu SIRIUS.
• Tłumienie przepięć (funkcja RC): Redukuje przepięcia łączeniowe, chroniąc cewki styczników, przekaźników i układów PLC przed uszkodzeniem oraz minimalizując zakłócenia elektromagnetyczne.
• Kompaktowa budowa: Niewielkie wymiary i bezpośrednie mocowanie na aparacie nie zajmują dodatkowej przestrzeni na szynie DIN, co ułatwia zabudowę w ciasnych rozdzielnicach.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi dyrektywami Unii Europejskiej (oznakowanie CE). Zaprojektowany i wykonany zgodnie z wymaganiami norm serii IEC/EN dotyczących aparatury modułowej oraz kompatybilności elektromagnetycznej. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Ogniwo RC 3RT2936-1CD00 znajduje zastosowanie wszędzie tam, gdzie konieczne jest tłumienie przepięć generowanych przez cewki indukcyjne w obwodach sterowania. Szczególnie polecane do:

• Sterowania stycznikami i przekaźnikami w szafach rozdzielczych i sterowniczych – ochrona przed przepięciami łączeniowymi.
• Układów automatyki przemysłowej (PLC, sterowniki) – redukcja zakłóceń EMI i wydłużenie żywotności elementów półprzewodnikowych.
• Instalacji HVAC, oświetlenia sterowanego stycznikami oraz systemów zarządzania budynkiem (BMS).
• Modernizacji istniejących układów – szybki montaż na stycznikach 3RT2.3 bez konieczności zmiany okablowania.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Ogniwo montuje się bezpośrednio na styczniku zgodnie z instrukcją producenta – nie wymaga dodatkowej szyny DIN. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną, aby zapewnić trwałe i bezpieczne połączenie. Po montażu sprawdź poprawność działania i brak zwarć.

FAQ

• Do jakich styczników pasuje ogniwo RC 3RT2936-1CD00? Jest dedykowane do styczników serii Siemens 3RT2.3 (wielkość 3). Montuje się je bezpośrednio na cewce stycznika.
• Jakie napięcie można podać na ogniwo? Pracuje przy napięciu przemiennym AC 127–240 V (50/60 Hz) oraz stałym DC 150–250 V. Nie przekraczaj tych wartości.
• Czy ogniwo RC pełni funkcję ochrony przeciwprzepięciowej? Tak – tłumi przepęcia powstające w momencie wyłączania cewki stycznika, chroniąc styki i podłączoną elektronikę. Nie jest jednak zamiennikiem warystora ani ochronnika przepięciowego dla całej instalacji.
