Ogranicznik przepięć C Typ 2 4P 20kA 1,5kV 230V AC DEHNguard M TNS 275 | 952405 Dehn

Opis i Kluczowe Cechy

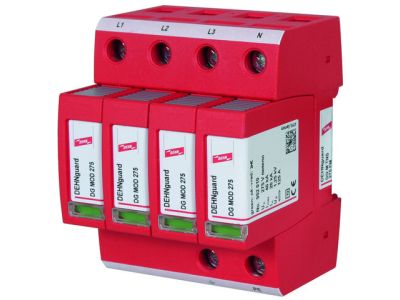

Ogranicznik przepięć DEHNguard M TNS 275 (SKU: 952405) to zaawansowane urządzenie ochronne typu 2, zaprojektowane przez renomowanego producenta DEHN z myślą o kompleksowej ochronie systemów zasilania niskiego napięcia. Jest to modułowy aparat czterobiegunowy, dedykowany do pracy w sieciach typu TN-S. Urządzenie charakteryzuje się znamionowym prądem wyładowczym (8/20 µs) na poziomie 20 kA, co pozwala na skuteczne odprowadzanie energii przepięć indukowanych oraz łączeniowych, chroniąc czułe odbiorniki końcowe.

• Technologia Thermo Dynamic Control: Unikalny system odłączający z podwójnym monitorowaniem stanu warystora, zapewniający najwyższy poziom bezpieczeństwa pożarowego i niezawodności.
• Napięciowy poziom ochrony: Wartość 1,5 kV gwarantuje, że napięcie pozostające w instalacji podczas zadziałania ogranicznika nie przekroczy wytrzymałości izolacji większości urządzeń elektrycznych i elektronicznych.
• Konstrukcja modułowa: System składa się z podstawy oraz wymiennych modułów ochronnych, co pozwala na szybką konserwację bez konieczności demontażu całego aparatu z szyny DIN.
• Wskaźnik stanu: Wizualna sygnalizacja (zielony/czerwony) w oknie inspekcyjnym pozwala na natychmiastową weryfikację sprawności każdego z czterech biegunów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych i komercyjnych. Ogranicznik spełnia wymagania normy PN-EN 61643-11 (Niskonapięciowe urządzenia ograniczające przepięcia), co klasyfikuje go jako urządzenie typu 2 (klasa C). Dzięki precyzyjnemu wykonaniu, aparat zapewnia pełną koordynację energetyczną z innymi elementami rodziny DEHNguard oraz ogranicznikami typu 1, zgodnie z zasadami selektywności ochrony przeciwprzepięciowej.

Zastosowanie

DEHNguard M TNS 275 znajduje szerokie zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach, gdzie występuje system sieci TN-S (oddzielny przewód neutralny N i ochronny PE). Jest idealnym rozwiązaniem dla budynków biurowych, hal produkcyjnych oraz obiektów użyteczności publicznej. Chroni on infrastrukturę przed skutkami przepięć powstałych w wyniku operacji łączeniowych w sieci energetycznej oraz pośrednich wyładowań atmosferycznych. Dzięki czterobiegunowej budowie (4P), zapewnia pełną ochronę wszystkich faz oraz toru neutralnego względem ziemi.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Poniżej znajdują się wytyczne dla instalatorów:

• Montaż na szynie: Urządzenie należy zamontować na standardowej szynie TH35 (DIN) o szerokości 4 modułów (72 mm).
• Długość przewodów: Zgodnie z zasadą 0,5 metra, całkowita długość przewodów przyłączeniowych powinna być jak najkrótsza, aby zminimalizować spadek napięcia na indukcyjności przewodów podczas przepływu prądu udarowego.
• Przekroje przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych, zazwyczaj od 6 mm² do 25 mm² (linka) lub 35 mm² (drut).
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną, zazwyczaj ok. 4 Nm), aby zapewnić trwały kontakt elektryczny i odporność na wstrząsy.

FAQ

Czy moduły ochronne można wymieniać pod napięciem?
Tak, konstrukcja DEHNguard pozwala na wymianę modułów bez konieczności odłączania zasilania od rozdzielnicy, pod warunkiem zachowania zasad bezpieczeństwa pracy przy urządzeniach elektrycznych.

Co oznacza kolor czerwony w okienku kontrolnym?
Kolor czerwony sygnalizuje uszkodzenie modułu ochronnego (zadziałanie termicznego urządzenia odłączającego). W takim przypadku moduł należy niezwłocznie wymienić na nowy, aby przywrócić pełną ochronę instalacji.

Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna w budynek?
Ogranicznik typu 2 (klasa C) służy do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, instalacja powinna być wyposażona dodatkowo w ograniczniki typu 1 (klasa B) na wejściu do obiektu.
