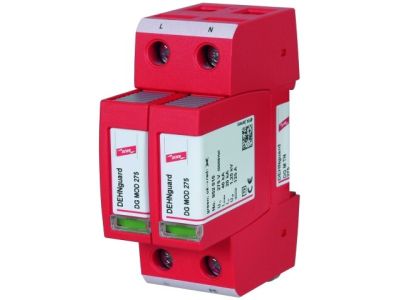

Ogranicznik przepięć C Typ 2 2P 20kA 1,5kV 230V AC DEHNguard M TN 275 | 952200 Dehn

Opis i Kluczowe Cechy

Ogranicznik przepięć DEHNguard M TN 275 (SKU: 952200) to profesjonalne urządzenie ochronne typu 2 (klasa C), zaprojektowane przez renomowanego producenta DEHN. Jest to dwubiegunowy ogranicznik modułowy, który stanowi fundament ochrony przeciwprzepięciowej w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się znamionowym prądem wyładowczym (8/20 µs) na poziomie 20 kA, co pozwala na bezpieczne odprowadzenie energii przepięć indukowanych do ziemi. Napięciowy poziom ochrony wynosi 1,5 kV, co gwarantuje bezpieczeństwo dla większości czułych urządzeń elektronicznych zasilanych napięciem 230V AC.

• Konstrukcja modułowa: System DEHNguard M składa się z podstawy oraz wymiennych modułów ochronnych, co znacząco skraca czas serwisowania i obniża koszty eksploatacji.
• Wysoka zdolność odprowadzania: Zastosowanie wydajnych warystorów tlenku cynku pozwala na obsługę prądów wyładowczych o wysokich wartościach bez uszkodzenia aparatu.
• Wskaźnik stanu: Wizualna sygnalizacja uszkodzenia (zielony/czerwony) w okienku inspekcyjnym pozwala na natychmiastową weryfikację sprawności urządzenia bez użycia narzędzi pomiarowych.
• Bezpieczeństwo: Urządzenie posiada wbudowane urządzenie odłączające z kontrolą termodynamiczną, co zapobiega pożarom w przypadku przeciążenia modułu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji zgodnie z klasą II (Typ 2), aparat ten jest uznawany za standardowe rozwiązanie w systemach ochrony odgromowej i przeciwprzepięciowej w całej Unii Europejskiej.

Zastosowanie

Ogranicznik DEHNguard M TN 275 jest dedykowany do pracy w sieciach typu TN (układ sieciowy z punktem neutralnym bezpośrednio uziemionym). Jego głównym zadaniem jest ochrona instalacji niskiego napięcia przed przepięciami powstałymi wskutek odległych wyładowań atmosferycznych oraz operacji łączeniowych w sieci energetycznej. Idealnie sprawdza się w:

• Tablicach piętrowych: Jako drugi stopień ochrony w budynkach wielorodzinnych i biurowcach.
• Rozdzielnicach oddziałowych: W zakładach przemysłowych, chroniąc linie zasilające poszczególne maszyny.
• Infrastrukturze komercyjnej: Zabezpieczając systemy oświetleniowe, klimatyzacyjne oraz systemy IT przed kosztownymi awariami spowodowanymi skokami napięcia.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Długość przewodów: Przewody przyłączeniowe powinny być jak najkrótsze (łączna długość nie powinna przekraczać 0,5 metra), aby zminimalizować spadek napięcia na indukcyjności przewodów.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych, zazwyczaj od 6 mm² do 25 mm² dla przewodów sztywnych.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem (zgodnie z instrukcją producenta), aby zapewnić trwały kontakt elektryczny i odporność na wstrząsy.
• Koordynacja: W przypadku stosowania ograniczników typu 1 i typu 2 w jednej instalacji, należy zachować odpowiednią koordynację energetyczną między stopniami ochrony.

FAQ

1. Czy moduły ochronne w tym modelu są wymienne?
Tak, seria DEHNguard M posiada system ryglowania modułów, który umożliwia wymianę samej wkładki ochronnej bez konieczności demontażu podstawy i odłączania przewodów.

2. Co oznacza parametr 20kA?
Jest to znamionowy prąd wyładowczy (In), czyli maksymalna wartość prądu o kształcie fali 8/20 µs, którą ogranicznik może wielokrotnie odprowadzić bez ulegnięcia uszkodzeniu.

3. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Ograniczniki typu 2 chronią przed skutkami odległych wyładowań i przepięć łączeniowych. W przypadku ryzyka bezpośredniego uderzenia pioruna w budynek, należy zastosować ogranicznik typu 1 (odgromnik) w rozdzielnicy głównej.
