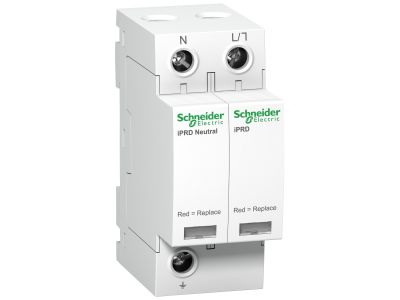

Ogranicznik przepięć C+D 1P+N 8kA 2,5kV 350V iPRD-8r-8kA-350V-1PN Acti 9 | A9L08501 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD-8r-8kA-350V-1PN z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie ochronne, łączące w sobie funkcjonalność Typu 2 oraz Typu 3 (T2+T3). Urządzenie zostało zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych w systemach rozdzielczych przed skutkami przepięć atmosferycznych oraz łączeniowych. Dzięki konfiguracji 1P+N (1+1 biegunowy), ogranicznik idealnie sprawdza się w sieciach jednofazowych, oferując ochronę zarówno w trybie różnicowym (L/N), jak i wspólnym (N/PE).

• Hybrydowa ochrona: Połączenie klasy C i D pozwala na redukcję napięcia udarowego do poziomu bezpiecznego dla najbardziej czułych urządzeń elektronicznych.
• Wymienne wkłady: Konstrukcja z kasetą na wtyk umożliwia błyskawiczną wymianę zużytego modułu bez konieczności demontażu całej aparatury z szyny DIN.
• Zdalna sygnalizacja: Zintegrowany styk pomocniczy SD (1 Z/O) pozwala na zdalne monitorowanie stanu ogranicznika i natychmiastowe powiadomienie obsługi o konieczności serwisu.
• Wysoka odporność: Napięcie obwodu otwartego Uoc na poziomie 10 kV gwarantuje skuteczne tłumienie energii udarów w trybie Typu 3.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższą niezawodność w warunkach przemysłowych i komercyjnych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla ochronników przeciwprzepięciowych niskiego napięcia. Dzięki przynależności do rodziny Acti 9, urządzenie jest w pełni kompatybilne z systemami rozdziału energii Schneider Electric, co potwierdzają liczne certyfikaty bezpieczeństwa i deklaracje zgodności CE.

Zastosowanie

Ogranicznik iPRD8r znajduje szerokie zastosowanie w nowoczesnej dystrybucji energii elektrycznej. Jest dedykowany do pracy w systemach uziemienia TN-S oraz TT. Ze względu na swoją charakterystykę Typ 2+3, jest szczególnie polecany do:

• Rozdzielnic głównych i oddziałowych w budownictwie mieszkaniowym o podwyższonym standardzie.
• Ochrony końcowej czułych odbiorników, takich jak systemy automatyki budynkowej, serwery oraz sprzęt IT.
• Instalacji komercyjnych, gdzie wymagana jest ciągłość zasilania i minimalizacja ryzyka uszkodzeń aparatury.
• Systemów sterowania przemysłowego, gdzie styk sygnalizacyjny pozwala na integrację z systemami BMS.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD-8r-8kA-350V-1PN montuje się na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na zasadę 50 cm – łączna długość przewodów przyłączeniowych powinna być jak najkrótsza, aby zminimalizować indukcję napięcia na przewodach. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną, co zapewnia trwały styk elektryczny i odporność na drgania. Urządzenie posiada czytelne oznaczenia zacisków L, N oraz PE, co ułatwia poprawną konfigurację w układzie 1+1.

FAQ

• Czy ten ogranicznik wymaga dobezpieczenia? Tak, zgodnie z wytycznymi producenta, należy zastosować odpowiednie zabezpieczenie nadprądowe (wyłącznik nadmiarowo-prądowy lub bezpiecznik topikowy) w celu ochrony przed skutkami zwarć wewnętrznych po zakończeniu żywotności warystora.
• Co oznacza obecność styku SD? Styk SD to styk sygnalizacji zdalnej. W przypadku uszkodzenia wkładu (zadziałania zabezpieczenia termicznego), styk zmienia swój stan, co może zostać wykorzystane do załączenia lampki kontrolnej lub wysłania sygnału do sterownika PLC.
• Czy wkłady są wymienne pod napięciem? Choć konstrukcja kasetowa ułatwia wymianę, ze względów bezpieczeństwa zaleca się odłączenie zasilania przed przystąpieniem do prac serwisowych w rozdzielnicy.
