Ogranicznik przepięć C 1P 40kA 350V iPRD-40-40kA-350V-1P | A9L40100 Schneider Electric

Opis i Kluczowe Cechy

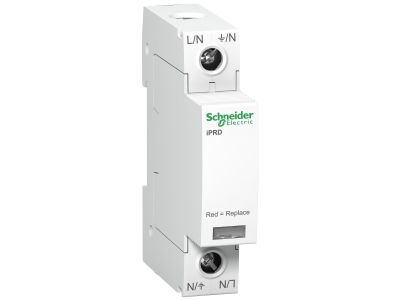

Ogranicznik przepięć iPRD40‑T2‑1 (symbol A9L40100) to jednobiegunowy ochronnik Typ 2 o prądzie udarowym 40 kA i napięciu ciągłym 350 V, przeznaczony do sieci rozdzielczych. Dzięki kasecie na wtyk możliwa jest szybka wymiana elementu ochronnego bez ingerencji w okablowanie. Urządzenie współpracuje z systemami uziemienia TN‑C i TT, zapewniając kompleksową ochronę instalacji elektrycznej.

• Prąd udarowy 40 kA: wytrzymuje silne przepięcia atmosferyczne i łączeniowe, minimalizując ryzyko uszkodzenia odbiorników.
• Napięcie ciągłe 350 V: odpowiednie dla sieci 230/400 V, gwarantuje stabilną pracę w typowych warunkach zasilania.
• Typ 2 (klasa II): dedykowany do ochrony rozdzielnic głównych i podrozdzielnic przed przepięciami indukowanymi.
• Kaseta na wtyk: wymiana uszkodzonego modułu odbywa się bez demontażu całego ogranicznika – skraca czas przestoju i upraszcza serwis.
• Systemy uziemienia TN‑C i TT: uniwersalna kompatybilność z popularnymi układami sieci, co ułatwia dobór w różnych obiektach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ograniczników przepięć oraz posiada certyfikat CE. Zastosowana konstrukcja odpowiada standardom branżowym dla ochronników Typu 2.

Zastosowanie

Ogranicznik przeznaczony jest do ochrony sieci rozdzielczych w obiektach mieszkalnych, komercyjnych i przemysłowych. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest ograniczenie przepięć do bezpiecznego poziomu.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Zabezpieczenie zasilania urządzeń wrażliwych, takich jak sprzęt IT, sterowniki PLC czy systemy automatyki.
• Instalacje w obiektach przemysłowych o zwiększonym ryzyku przepięć łączeniowych.
• Nowe oraz modernizowane instalacje w systemach TN‑C i TT.

Wskazówki Montażowe

Montaż i wymiana ogranicznika mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed podłączeniem należy sprawdzić zgodność systemu uziemienia (TN‑C, TT) oraz dobrać przekrój przewodów zgodnie z obowiązującymi normami i prądem zwarciowym w punkcie instalacji.

FAQ

• Jakie napięcie pracy ma ogranicznik? Maksymalne napięcie ciągłe wynosi 350 V (~230/400 V AC).
• Czy ogranicznik jest jednobiegunowy? Tak, to model 1‑biegunowy (1P). Dla ochrony wszystkich przewodów fazowych w sieci 3‑fazowej należy zastosować trzy egzemplarze (lub dedykowany zestaw 3P).
• Dla jakich systemów uziemienia jest przeznaczony? Urządzenie współpracuje z systemami TN‑C oraz TT. Przed instalacją upewnij się, że układ sieci jest zgodny.
