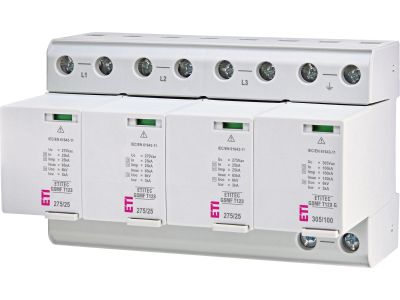

Ogranicznik przepięć, bezpiecznik, TT/TNS, ETITEC GSMF T123 275/25 3+1 RC, typ T1+T2+T3 (B+C+D) | 002440783 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSMF T123 275/25 w układzie 3+1 RC to zaawansowane rozwiązanie do wielostopniowej ochrony instalacji elektrycznej. Zaprojektowany do montażu w rozdzielnicy głównej, chroni przed przepięciami wywołanymi wyładowaniami atmosferycznymi, zwarciami oraz przepięciami łączeniowymi. Wbudowana wkładka topikowa i modułowa konstrukcja zapewniają kompleksową ochronę z możliwością szybkiej wymiany uszkodzonych elementów.

• 3-stopniowa ochrona Typ 1+2+3 (B+C+D): Odpowiada za eliminację przepięć piorunowych, łączeniowych i indukowanych, zapewniając maksymalne bezpieczeństwo instalacji.
• Zintegrowana wkładka topikowa (RC): Zapewnia ochronę przetężeniową, eliminując konieczność stosowania dodatkowych zabezpieczeń gG przed zwarciami.
• Optyczny wskaźnik uszkodzenia: Zielone świecenie sygnalizuje sprawność ogranicznika; brak koloru wskazuje na awarię lub konieczność wymiany wkładki.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Możliwość integracji z systemami monitoringu i automatyki budynkowej w celu ciągłej kontroli stanu ochrony.
• Modułowa budowa z szybką wymianą wkładki GDT: Umożliwia wymianę uszkodzonego modułu iskiernikowego bez demontażu całego urządzenia, skracając czas przestoju instalacji.

Zgodność z Normami

Ogranicznik przepięć ETITEC GSMF T123 275/25 spełnia wymagania normy PN-EN 61643-11:2012-08 (Ograniczniki przepięć w sieciach niskiego napięcia – część 11: Wymagania i badania dla ograniczników przepięć typu 1, 2 i 3) oraz jest zgodny z dyrektywą RoHS.

Zastosowanie

Ogranicznik jest dedykowany do instalacji elektrycznych wymagających kompleksowej ochrony przed przepięciami, szczególnie w systemach zasilania z rozdzielnicy głównej.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych, przemysłowych i komercyjnych przed przepięciami piorunowymi i łączeniowymi.
• Instalacje fotowoltaiczne – zabezpieczenie paneli i falowników przed przepięciami indukowanymi.
• Ochrona urządzeń wrażliwych na zakłócenia (serwerownie, sterowniki PLC, systemy alarmowe).
• Sieci zasilania z transformatorów SN/nn, gdzie wymagana jest ochrona Typ 1+2+3.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Urządzenie należy zamontować na szynie DIN w rozdzielnicy głównej, w bezpośrednim sąsiedztwie głównego wyłącznika różnicowoprądowego. Przed podłączeniem należy upewnić się, że napięcie w instalacji nie przekracza 255V AC. Połączenia należy wykonać zgodnie z oznaczeniami na obudowie (L1, L2, L3, N, PE), z zapewnieniem odpowiedniego momentu dokręcania zacisków. Po montażu należy sprawdzić działanie wskaźnika uszkodzenia i przeprowadzić testy funkcjonalne zgodne z instrukcją producenta.

FAQ

• Czym różni się wersja RC od standardowej? Wersja RC posiada styki zdalnej sygnalizacji uszkodzenia, umożliwiające podłączenie do systemów monitoringu lub PLC w celu ciągłej kontroli stanu ogranicznika. Standardowa wersja nie posiada tych styków.
• Jak interpretować oznaczenie 3+1 w nazwie modelu? Oznaczenie "3+1" wskazuje na konfigurację urządzenia: trzy bieguny fazowe (L1, L2, L3) wyposażone w iskierniki GDT oraz jeden biegun neutralny/ochronny (N/PE) z iskiernikiem – dedykowane do sieci typu TT/TNS.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia przetężeniowego? Nie – wbudowana wkładka topikowa zapewnia ochronę przetężeniową, eliminując konieczność stosowania zewnętrznych zabezpieczeń gG przed zwarciami.
