Ogranicznik przepięć B+C Typ 1+2 4P 25/100kA 1,5kV 230V AC DEHNventil M TNS 255 | 951400 Dehn

Opis i Kluczowe Cechy

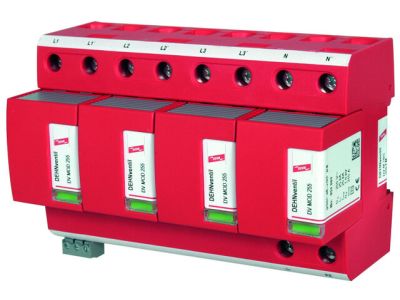

Ogranicznik przepięć DEHNventil M TNS 255 (SKU: 951400) to zaawansowane urządzenie ochronne typu kombinowanego (Typ 1 + Typ 2), zaprojektowane do kompleksowego zabezpieczania instalacji niskiego napięcia w układach sieci TNS. Dzięki zintegrowanej technologii iskiernikowej, aparat ten łączy w sobie funkcję odgromnika oraz ogranicznika przepięć, co pozwala na rezygnację z dodatkowych dławików odsprzęgających. Urządzenie charakteryzuje się prądem udarowym (10/350 µs) o wartości 25 kA na pole, co daje łączną zdolność odprowadzania prądu piorunowego na poziomie 100 kA dla całego modułu 4-biegunowego.

• Napięciowy poziom ochrony (Up): Wynosi zaledwie ≤ 1,5 kV, co gwarantuje bezpieczeństwo nawet dla czułych urządzeń końcowych.
• Konstrukcja modułowa: System Red/Line z wymiennymi modułami ochronnymi ułatwia serwisowanie i diagnostykę bez konieczności demontażu całego aparatu.
• Zdolność gaszenia prądu następczego: Wysoka efektywność w ograniczaniu prądów następczych sieci, co zapobiega niepożądanemu zadziałaniu bezpieczników gG o niskich nominałach.
• Szerokość montażowa: Kompaktowa obudowa o szerokości 8 modułów (TE) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy głównej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Spełnia wymagania normy PN-EN 61643-11, co klasyfikuje go jako ogranicznik Typu 1 i Typu 2. Dzięki rygorystycznym testom laboratoryjnym, DEHNventil M TNS 255 zapewnia pełną koordynację energetyczną z innymi urządzeniami serii Red/Line oraz urządzeniami końcowymi, co jest kluczowe dla zachowania ciągłości zasilania w obiektach przemysłowych i komercyjnych.

Zastosowanie

Ogranicznik DEHNventil M TNS 255 znajduje zastosowanie wszędzie tam, gdzie wymagany jest najwyższy stopień ochrony przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych. Jest dedykowany do montażu w rozdzielnicach głównych budynków wyposażonych w zewnętrzną instalację odgromową (LPS) lub zasilanych z linii napowietrznych. Idealnie sprawdza się w:

• Budownictwie przemysłowym i centrach danych (Data Centers).
• Obiektach użyteczności publicznej i szpitalach.
• Nowoczesnych budynkach mieszkalnych z rozbudowaną automatyką budynkową.
• Instalacjach fotowoltaicznych i infrastrukturze krytycznej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczem do skutecznej ochrony przeciwprzepięciowej. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Urządzenie należy zatrzasnąć na standardowej szynie TH35 (35 mm) zgodnie z normą EN 60715.
• Przekroje przewodów: Zaleca się stosowanie przewodów o przekroju od 10 mm² do 35 mm² (sztywny) lub 25 mm² (giętki) dla zapewnienia niskiej impedancji połączenia.
• Długość przewodów: Sumaryczna długość przewodów przyłączeniowych (L + PE) nie powinna przekraczać 0,5 metra, aby zminimalizować spadek napięcia na indukcyjności przewodów podczas przepływu prądu udarowego.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z momentem znamionowym określonym przez producenta (zazwyczaj ok. 4,5 Nm), aby zapewnić trwały styk elektryczny.

FAQ

1. Czy DEHNventil M TNS 255 wymaga dobezpieczenia?
Ogranicznik ten posiada bardzo wysoką wytrzymałość na prądy zwarciowe. Dobezpieczenie bezpiecznikiem gG jest wymagane tylko wtedy, gdy bezpiecznik główny w instalacji przekracza wartość 315 A.

2. Jak interpretować wskaźnik stanu na module?
Kolor zielony oznacza, że moduł jest sprawny i zapewnia pełną ochronę. Kolor czerwony sygnalizuje uszkodzenie struktury wewnętrznej i konieczność niezwłocznej wymiany wkładki ochronnej.

3. Czy ten model chroni przed przepięciami łączeniowymi?
Tak, jako ogranicznik kombinowany Typ 1+2, skutecznie redukuje zarówno wysokie energie piorunowe, jak i mniejsze przepięcia powstałe w wyniku operacji łączeniowych w sieci (przepięcia typu 2).
