Ogranicznik mocy OM-611 z regulowanym czasem zadziałania i powrotu montaż na szynie DIN | OM-611 F&F

Opis i Kluczowe Cechy

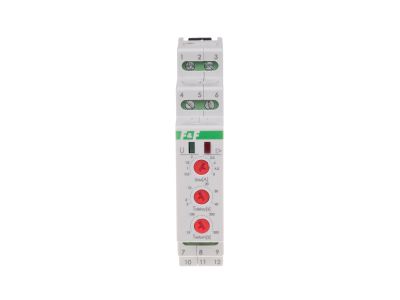

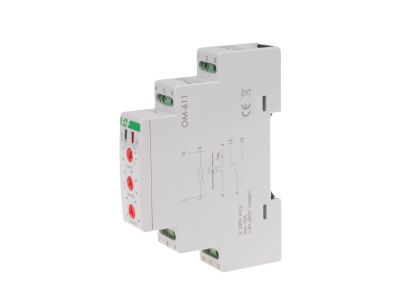

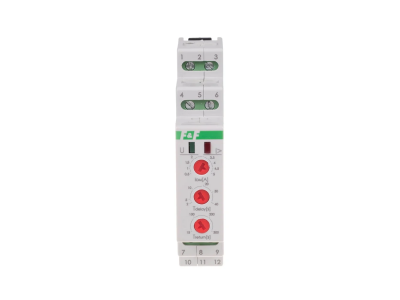

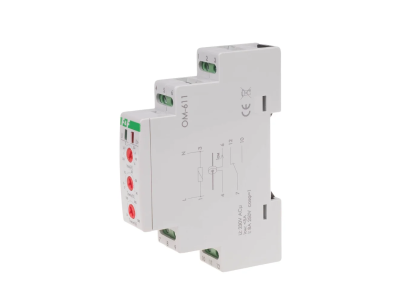

Ogranicznik mocy OM-611 to przekaźnikowe urządzenie przeznaczone do automatycznego odłączania zasilania w obwodach jednofazowych po przekroczeniu ustalonej wartości poboru mocy. Wyposażony w regulowany próg zadziałania od 0,5 do 5 A, co pozwala precyzyjnie dopasować punkt odcięcia do chronionego obwodu. Dzięki regulowanym czasom opóźnienia zadziałania (2–40 s) i powrotu (15–300 s) eliminuje niepożądane wyłączenia przy krótkotrwałych skokach obciążenia. Zajmuje tylko 1 moduł (18 mm), co oszczędza miejsce w rozdzielnicy. Posiada separację galwaniczną styku oraz jeden styk przełączny NO/NC.

• Regulowany próg zadziałania 0,5–5 A: umożliwia dokładne ustawienie maksymalnego prądu (a tym samym mocy) w obwodzie, dopasowując ochronę do rzeczywistego poboru odbiorników.
• Regulowane opóźnienie zadziałania 2–40 s: zapobiega niepotrzebnym odłączeniom podczas chwilowych przeciążeń, np. przy rozruchu silników lub urządzeń o charakterze impulsowym.
• Regulowany czas powrotu zasilania 15–300 s: stabilizuje pracę instalacji, unikając cyklicznego załączania i wyłączania przy częstych przekroczeniach progu.
• Styk przełączny 1×NO/NC z separacją galwaniczną: zapewnia bezpieczne odizolowanie obwodu sterującego od obciążenia, a elastyczna konfiguracja styków pozwala na sygnalizację stanu lub bezpośrednie odcięcie odbiornika.
• Montaż na szynie DIN, 1 moduł (18 mm): kompaktowa obudowa IP20 ułatwia instalację w standardowych rozdzielnicach, oszczędzając miejsce na inne aparaty.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Montaż i eksploatacja zgodnie z obowiązującymi przepisami oraz dokumentacją producenta gwarantują niezawodną i bezpieczną pracę.

Zastosowanie

Ogranicznik mocy OM-611 sprawdza się tam, gdzie konieczne jest automatyczne zarządzanie poborem energii w jednofazowych obwodach odbiorczych. Stosowany we współpracy z przekładnikiem prądowym, umożliwia precyzyjne odcięcie zasilania przy przekroczeniu zadanej wartości prądu.

• Ochrona obwodów gniazdowych przed przeciążeniem – automatyczne odcięcie odbiorników po przekroczeniu ustalonego progu mocy.
• Sterowanie stycznikami lub przekaźnikami w systemach zarządzania energią – sygnał z ogranicznika może inicjować odłączenie mniejszych obwodów.
• Zabezpieczenie instalacji w obiektach użyteczności publicznej – zapobieganie przeciążeniu linii zasilających w szafach rozdzielczych.
• Automatyka budynkowa – integracja z systemami BMS do monitorowania i ograniczania poboru mocy.

Wskazówki Montażowe

Montaż ogranicznika mocy OM-611 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm. Przekrój przewodów dobierz zgodnie z maksymalnym prądem obciążenia (AC-1: 8 A) i obowiązującymi normami. Współpraca z przekładnikiem prądowym wymaga odpowiedniego doboru przekładnika – stosuj się do wytycznych producenta.

FAQ

• Czy ogranicznik mocy OM-611 ma podświetlenie lub diodę sygnalizacyjną? W otrzymanych danych technicznych nie zawarto informacji o podświetleniu. Urządzenie może nie posiadać wbudowanej sygnalizacji – zalecamy sprawdzenie bezpośrednio w karcie katalogowej producenta.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – urządzenie jest przystosowane do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic o podobnym lub wyższym IP.
• W jakim trybie pracy działa styk – normalnie otwarty czy normalnie zamknięty? Styk jest przełączny (1×NO/NC), co oznacza, że masz do wyboru zarówno normalnie otwarte (NO), jak i normalnie zamknięte (NC) połączenie, w zależności od potrzeb aplikacji (np. NO do odcięcia odbiornika, NC do sygnalizacji alarmu).
