Ogranicznik fotowoltaiczny C, Typ 2, V20-C 3-PH-1000, kompletny | 5094608 Obo Bettermann

Opis i Kluczowe Cechy

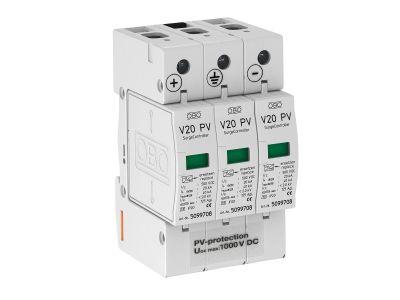

Ogranicznik fotowoltaiczny V20-C 3-PH-1000 marki Obo Bettermann to profesjonalne urządzenie ochronne Typu 2 (klasa C), zaprojektowane specjalnie do zabezpieczania systemów fotowoltaicznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Jest to kompletny, 3-biegunowy zestaw, który wykorzystuje zaawansowaną technologię warystorową opartą na tlenku cynku (ZnO). Dzięki zamkniętej, bezwydmuchowej konstrukcji, urządzenie może być bezpiecznie montowane w standardowych obudowach i rozdzielnicach bez ryzyka wydostania się zjonizowanych gazów podczas zadziałania.

• Wysoka zdolność odprowadzania: Urządzenie charakteryzuje się zdolnością odprowadzania prądu wyładowczego do 40 kA na każdy biegun, co gwarantuje wysoki poziom bezpieczeństwa instalacji.
• Układ połączeń typu Y: Specjalna konfiguracja połączeń w układzie Y sprawia, że ogranicznik jest wyjątkowo odporny na błędy przyłączeniowe, co minimalizuje ryzyko uszkodzenia modułów PV.
• Napięcie pracy: Najwyższe napięcie pracy ciągłej wynosi 1000V DC, co odpowiada standardom nowoczesnych, wysokonapięciowych łańcuchów (stringów) fotowoltaicznych.
• Niski poziom ochrony: Napięciowy poziom ochrony DC wynosi 4kV, co skutecznie redukuje przepięcia do poziomu bezpiecznego dla inwerterów i pozostałej elektroniki siłowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i niemieckimi, co potwierdza jego niezawodność w wymagających aplikacjach przemysłowych. Ogranicznik spełnia wymagania normy VDE 0100-712, która definiuje zasady montażu systemów zasilania fotowoltaicznego. Dodatkowo, urządzenie wspiera wyrównanie potencjałów w ramach ochrony przeciwpożarowej zgodnie z wytycznymi VDE 0100-443, co jest kluczowe dla zapewnienia bezpieczeństwa pożarowego obiektów wyposażonych w instalacje PV.

Zastosowanie

Ogranicznik V20-C 3-PH-1000 znajduje zastosowanie w szerokim spektrum instalacji fotowoltaicznych, od małych mikroinstalacji domowych po rozbudowane farmy słoneczne i instalacje komercyjne. Dzięki 3-biegunowej konstrukcji i napięciu 1000V DC, jest idealnym rozwiązaniem do zabezpieczania strony stałoprądowej (DC) inwerterów. Może być stosowany we wszystkich rodzajach rozdzielnic PV, zapewniając skuteczną barierę ochronną przed przepięciami indukowanymi w przewodach solarnych.

Wskazówki Montażowe

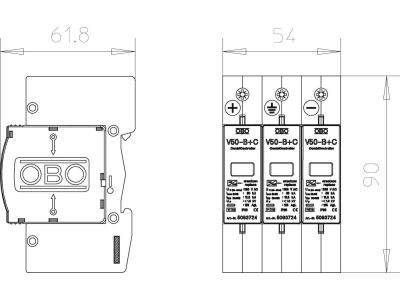

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN 35 mm. Aby zapewnić optymalną ochronę, należy zwrócić uwagę na następujące aspekty:

• Długość przewodów: Przewody łączące ogranicznik z szyną wyrównawczą powinny być jak najkrótsze i prowadzone bez zbędnych pętli, aby zminimalizować impedancję połączenia.
• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Weryfikacja stanu: Ogranicznik posiada optyczny wskaźnik uszkodzenia. Kolor zielony oznacza sprawność urządzenia, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładki warystorowej.

FAQ

1. Czy ten ogranicznik wymaga dobezpieczenia?
W większości typowych aplikacji PV, przy zachowaniu parametrów prądowych określonych przez producenta, ogranicznik nie wymaga dodatkowych bezpieczników, jednak zawsze należy zweryfikować to z dokumentacją projektową konkretnej instalacji.

2. Czy wkładki w tym modelu są wymienne?
Tak, konstrukcja serii V20 pozwala na szybką wymianę zużytych modułów warystorowych bez konieczności demontażu całej podstawy z szyny DIN.

3. Czy urządzenie chroni przed bezpośrednim uderzeniem pioruna?
Jest to ogranicznik Typu 2 (klasa C), przeznaczony do ochrony przed przepięciami indukowanymi i pośrednimi skutkami wyładowań. W przypadku instalacji narażonych na bezpośrednie uderzenia pioruna, należy rozważyć zastosowanie ograniczników Typu 1+2.
