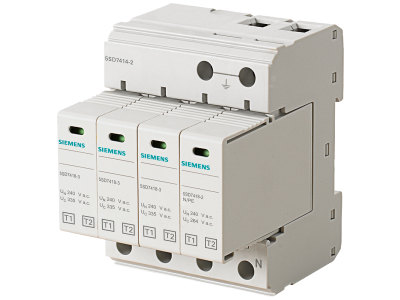

Odgromnik typ 1, klasa B, 335/264V, moduły wtykowe, 3-biegunowy, układ 3+1, do sieci TN-S I TT, 4mm | 5SD7414-2 Siemens

Alternatywny kod produktu: 5SD74142

Opis i Kluczowe Cechy

Odgromnik typ 1 (klasa B) Siemens 5SD7414-2 to trójbiegunowe urządzenie ochrony przeciwprzepięciowej w układzie 3+1, przeznaczone do sieci TN-S i TT. Dzięki napięciu pracy 335/264 V oraz modułowej konstrukcji wtykowej zapewnia skuteczną ochronę przed bezpośrednim wyładowaniem piorunowym i przepięciami atmosferycznymi. Kompaktowa obudowa umożliwia montaż w standardowych rozdzielnicach.

• Typ 1 (klasa B): Gwarantuje ochronę instalacji przed skutkami bezpośredniego uderzenia pioruna, odprowadzając prądy piorunowe o dużych wartościach.
• Układ 3+1 (3 fazy + N-PE): Dedykowany do sieci TN-S i TT, zapewnia kompleksową ochronę przewodów fazowych i neutralnego w konfiguracji z iskiernikiem między N a PE.
• Trzy bieguny: Ochrona wszystkich przewodów fazowych (L1, L2, L3) przed przepięciami.
• Moduły wtykowe: Umożliwiają szybką i beznarzędziową wymianę wkładki po zadziałaniu, bez konieczności demontażu całego urządzenia.
• Napięcie pracy 335/264 V AC: Dopasowanie do typowych parametrów sieci niskiego napięcia, zapewnia stabilną pracę ochrony.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm dla urządzeń ochrony przeciwprzepięciowej typu 1 (klasa B) i posiada oznaczenie CE.

Zastosowanie

Odgromnik Siemens 5SD7414-2 znajduje zastosowanie w obiektach wymagających ochrony przed bezpośrednim wyładowaniem piorunowym, szczególnie w budynkach z zewnętrzną instalacją odgromową oraz w strefach zagrożonych wyładowaniami atmosferycznymi.

• Główne rozdzielnice budynków mieszkalnych, biurowych i przemysłowych – ochrona całej instalacji u źródła.
• Wejścia linii napowietrznych do budynków – eliminacja przepięć pochodzących od wyładowań w linii.
• Obiekty infrastruktury krytycznej (np. szpitale, centra danych) – nieprzerwane działanie instalacji.
• Instalacje fotowoltaiczne i stacje ładowania pojazdów – ochrona wrażliwych urządzeń.

Wskazówki Montażowe

Montaż odgromnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy głównej. Zaleca się stosowanie przewodów o odpowiednim przekroju, dobranym do spodziewanego prądu piorunowego i zgodnie z dokumentacją techniczną producenta. Należy pamiętać o minimalizacji długości przewodów łączących (zalecana długość poniżej 0,5 m), aby zapewnić efektywną ochronę. W przypadku zadziałania wkładki wtykowej można ją wymienić bez demontażu całej szyny.

FAQ

• Czy odgromnik ma możliwość wymiany wkładki? Tak, model 5SD7414-2 wyposażony jest w moduły wtykowe, które można łatwo wymienić po ich zużyciu bez przerywania zasilania całej rozdzielnicy.
• Jakie napięcie pracy ma ten odgromnik? Urządzenie przeznaczone jest do sieci o napięciu ciągłym 335 V pomiędzy fazą a przewodem neutralnym (L-N) oraz 264 V pomiędzy neutralnym a ochronnym (N-PE).
• Do jakich sieci jest dedykowany układ 3+1? Układ 3+1 jest przeznaczony do sieci TN-S i TT, gdzie przewód neutralny i ochronny są rozdzielone lub połączone bezpośrednio z ziemią.
