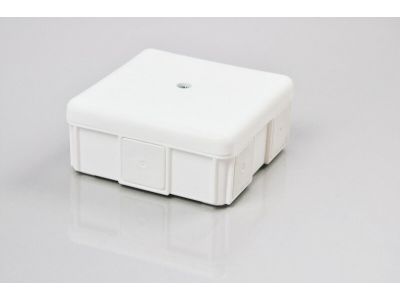

Odgałęźnik n/t 6-wylotowy 5x2,5 ze złączką IP55 | 013.32 Elektroplast Stróża

Opis i Kluczowe Cechy

Odgałęźnik natynkowy o symbolu 013.32 to 6-wylotowa puszka połączeniowa przeznaczona do ochrony i rozgałęziania połączeń elektrycznych. Wyposażony w zintegrowane złączki, umożliwia szybkie i pewne łączenie przewodów o przekroju do 5x2,5 mm². Stopień ochrony IP55 zapewnia odporność na wnikanie pyłu oraz strugi wody, co czyni go rozwiązaniem do zastosowań w trudnych warunkach.

• 6 wylotów: Umożliwia rozgałęzienie obwodu nawet na sześć odbiorników bez konieczności stosowania dodatkowych puszek.
• Przekrój przewodów 5x2,5 mm²: Zapewnia możliwość podłączenia przewodów o typowym przekroju stosowanym w instalacjach oświetleniowych i gniazd wtyczkowych.
• Stopień ochrony IP55: Chroni połączenia przed pyłem i wodą (strugi), co pozwala na montaż na zewnątrz, w piwnicach, garażach lub pomieszczeniach wilgotnych.
• Złączki wbudowane: Przyspieszają montaż – nie ma potrzeby stosowania osobnych listew lub kostek, co redukuje czas prac instalacyjnych.
• Obudowa natynkowa (n/t): Idealna do instalacji w miejscach, gdzie prowadzenie przewodów pod tynkiem jest niemożliwe; szybki dostęp do połączeń bez kucia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu instalacyjnego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Stosowany w instalacjach zgodnych z normami PN-IEC 60364, co gwarantuje bezpieczną eksploatację w warunkach domowych i przemysłowych.

Zastosowanie

Odgałęźnik natynkowy 013.32 znajduje zastosowanie w instalacjach wymagających trwałego i zabezpieczonego połączenia przewodów w obudowie odpornej na warunki zewnętrzne.

• Rozgałęzianie obwodów oświetleniowych w halach, magazynach oraz na elewacjach budynków.
• Łączenie przewodów w instalacjach tymczasowych na budowach – ochrona przed uszkodzeniami mechanicznymi i wilgocią.
• Montaż w pomieszczeniach wilgotnych (łazienki, pralnie, kotłownie) – stopień ochrony IP55 zapobiega korozji styków.
• Tworzenie punktów rozgałęźnych w ogrodzeniach, tarasach lub altanach, gdzie przewody są prowadzone na zewnątrz.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Odgałęźnik mocuje się do ściany lub sufitu za pomocą kołków rozporowych (nie dołączone). Przewody należy odizolować na odpowiednią długość i wprowadzić przez dławice (jeśli występują) lub bezpośrednio przez otwory w obudowie. Dokręcanie zacisków złączek zgodnie z momentem podanym na etykiecie – zalecany moment 0,5–0,8 Nm. Przekrój przewodów nie powinien przekraczać 2,5 mm² na żyłę. Nie przekraczać sumarycznego obciążenia prądowego – zalecane maksymalne obciążenie 16 A (przy przekroju 2,5 mm² Cu). Po zakończeniu montażu zamknij pokrywę i zweryfikuj szczelność (IP55).

FAQ

• Czy odgałęźnik nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP55 chroni przed pyłem i strugami wody, dlatego może być stosowany na elewacjach, w ogrodzie lub na balkonie (bez bezpośredniego zalewania).
• Jakie przewody mogę podłączyć? Odgałęźnik przystosowany jest do przewodów miedzianych o przekroju od 0,75 do 2,5 mm² (maksymalnie 5 żył o przekroju 2,5 mm²).
• Czy w puszce są już zamontowane złączki? Tak, produkt jest fabrycznie wyposażony w złączki (zaciski śrubowe lub beznarzędziowe), co przyspiesza montaż. Nie ma potrzeby kupowania dodatkowych kostek.
