Odgałęźnik instalacyjny LZ 5*35/16 P wyk.21 P na TH35, szary | 46.536 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

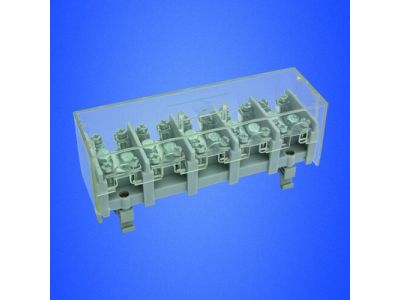

Odgałęźnik instalacyjny LZ 5*35/16 P (wykonanie 21 P) od renomowanego producenta Elektro-Plast to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się pięciopolową konstrukcją, która umożliwia efektywne i bezpieczne rozdzielenie potencjałów w rozdzielnicach niskiego napięcia. Każdy z pięciu bloków zaciskowych oferuje szeroki zakres przyłączeniowy, co pozwala na optymalne dopasowanie przekrojów przewodów do aktualnego obciążenia instalacji.

• Wysoka obciążalność: Główny zacisk o przekroju znamionowym do 35 mm² pozwala na stabilne przesyłanie energii z głównego toru zasilającego.
• Wszechstronność przyłączy: Każdy moduł posiada 1 otwór dla drutu o przekroju 6-35 mm² (lub linki 6-25 mm²) oraz 4 otwory dla drutu 2,5-16 mm² (lub linki 2,5-10 mm²).
• Bezpieczeństwo: Produkt wyposażony jest w dedykowaną pokrywę ochronną, która zwiększa stopień ochrony przed przypadkowym dotykiem części pod napięciem.
• Trwałość: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa izolacyjnego gwarantuje długowieczność i odporność na warunki panujące wewnątrz rozdzielnic.

Zgodność z Normami

Odgałęźnik LZ 5*35/16 P został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania w zakresie bezpiecznego łączenia przewodów miedzianych, co jest kluczowe dla zachowania ciągłości zasilania i minimalizacji rezystancji zestykowej. Zastosowane materiały izolacyjne posiadają odpowiednie atesty niepalności, co bezpośrednio przekłada się na podniesienie poziomu bezpieczeństwa przeciwpożarowego w obiekcie.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie wielorodzinnym. Jest idealnym rozwiązaniem do:

• Budowy systemów rozdziału energii w szafach sterowniczych i rozdzielnicach głównych.
• Tworzenia odgałęzień od głównych linii zasilających do poszczególnych obwodów odbiorczych.
• Modernizacji istniejących instalacji, gdzie wymagana jest uporządkowana struktura okablowania.
• Zastosowań w automatyce budynkowej, gdzie konieczne jest pewne połączenie przewodów o różnych przekrojach.

Wskazówki Montażowe

Montaż odgałęźnika jest intuicyjny i szybki dzięki uniwersalnemu systemowi mocowania. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TS 35 (TH35) oraz szynie TS 32, co zapewnia pełną kompatybilność z większością dostępnych na rynku obudów i szaf rozdzielczych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodów: Należy zdjąć izolację na odpowiedniej długości, a w przypadku stosowania linki, zaleca się użycie tulejek zaciskowych dla zapewnienia najlepszego styku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków, jednocześnie nie uszkadzając struktury przewodu.
• Prowadzenie kabli: Dzięki kompaktowej budowie, odgałęźnik pozwala na estetyczne i przejrzyste ułożenie przewodów, co ułatwia późniejszą konserwację i diagnostykę układu.

FAQ

1. Czy odgałęźnik LZ 5*35/16 P można montować pionowo?
Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż w dowolnej orientacji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych i stabilności szyny.

2. Jakie typy przewodów można podłączyć do zacisków 16 mm²?
Zaciski te obsługują drut o przekroju od 2,5 mm² do 16 mm² oraz linkę o przekroju od 2,5 mm² do 10 mm². Przekrój znamionowy 16 mm² dla drutu pozwala na bezpieczne zasilanie obwodów o znacznym poborze prądu.

3. Czy produkt zawiera pokrywę w zestawie?
Tak, odgałęźnik w wykonaniu 21 P jest dostarczany wraz z pokrywą ochronną, co eliminuje konieczność dokupowania osobnych akcesoriów zabezpieczających.
