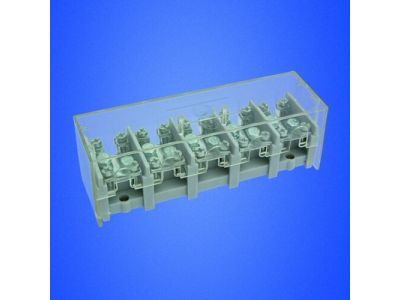

Odgałęźnik instalacyjny LZ 5*35/16 P wyk.11, szary | 46.535 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny LZ 5*35/16 P w wykonaniu 11 to zaawansowany komponent elektroinstalacyjny od renomowanego producenta Elektro-Plast, zaprojektowany z myślą o bezpiecznym i trwałym rozdziale energii elektrycznej w szafach sterowniczych oraz rozdzielnicach. Produkt charakteryzuje się pięciopolową konstrukcją, gdzie każde pole oferuje zróżnicowane możliwości przyłączeniowe. Główny zacisk o przekroju znamionowym do 35 mm² pozwala na stabilne przesyłanie energii z głównego toru zasilającego, natomiast cztery dodatkowe otwory o przekroju do 16 mm² umożliwiają efektywne odgałęzienie obwodów odbiorczych.

• Wysoka obciążalność: Konstrukcja zacisków pozwala na pracę z przewodami typu drut o przekroju od 6 do 35 mm² oraz linka od 6 do 25 mm² dla głównego wejścia.
• Wszechstronność odgałęzień: Każdy z czterech otworów wyjściowych obsługuje drut w zakresie 2,5-16 mm² lub linkę 2,5-10 mm².
• Bezpieczeństwo: Wersja z pokrywą ochronną znacząco podnosi stopień ochrony przed przypadkowym dotykiem części czynnych pod napięciem.
• Trwałość: Wykonanie w kolorze szarym z wysokiej jakości tworzywa zapewnia odporność na starzenie i warunki panujące wewnątrz rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu instalacyjnego i złączek elektrycznych. Zastosowane materiały izolacyjne oraz przewodzące gwarantują niską rezystancję przejścia, co minimalizuje straty energii i ogranicza nagrzewanie się punktów styku. Odgałęźnik spełnia wymagania bezpieczeństwa niezbędne do stosowania w profesjonalnych instalacjach niskiego napięcia, co potwierdza renoma marki Elektro-Plast na rynku europejskim.

Zastosowanie

Odgałęźnik LZ 5*35/16 P znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie wielorodzinnym. Jest idealnym rozwiązaniem do:

• Tworzenia głównych punktów rozdziału energii w rozdzielnicach piętrowych.
• Łączenia przewodów zasilających o dużych przekrojach z mniejszymi obwodami zabezpieczającymi.
• Modernizacji istniejących instalacji, gdzie wymagane jest uporządkowanie struktury okablowania.
• Systemów automatyki budynkowej, wymagających pewnego i trwałego połączenia wielu punktów zasilania.

Wskazówki Montażowe

Montaż odgałęźnika LZ 5*35/16 P odbywa się poprzez mocowanie bezpośrednio do podłoża, co zapewnia wyjątkową stabilność mechaniczną całego węzła prądowego. Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodów: Należy zdjąć izolację na odpowiedniej długości, dbając o to, aby goła żyła w całości znalazła się wewnątrz zacisku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zapobiec poluzowaniu przewodów pod wpływem drgań lub zmian temperatury.
• Zastosowanie tulejek: W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek kablowych, co gwarantuje pełne wykorzystanie przekroju znamionowego (do 25 mm² dla wejścia głównego i 10 mm² dla odgałęzień).
• Pokrywa ochronna: Po zakończeniu prac montażowych należy upewnić się, że pokrywa jest prawidłowo zatrzaśnięta.

FAQ

1. Czy odgałęźnik można montować na szynie DIN?
Model ten jest dedykowany do montażu bezpośrednio do podłoża, co gwarantuje większą wytrzymałość przy pracy z grubymi przewodami o przekroju 35 mm².

2. Jakie są maksymalne przekroje dla przewodów typu linka?
Dla głównego zacisku maksymalny przekrój linki wynosi 25 mm², natomiast dla czterech zacisków odgałęźnych jest to 10 mm².

3. Czy produkt posiada osłonę zacisków?
Tak, jest to wersja z pokrywą, która zabezpiecza przed przypadkowym kontaktem z elementami pod napięciem.
