Odgałęźnik instalacyjny LZ 5*25/10 P wyk.11, żółty | 46.525 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

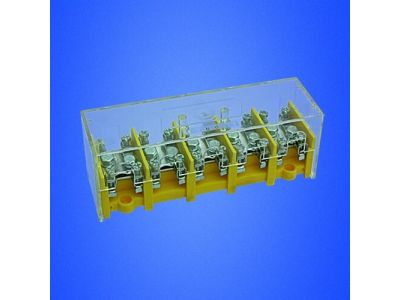

Odgaźnik instalacyjny LZ 5*25/10 P wyk.11 w kolorze żółtym (symbol 46.525) to rozwiązanie do bezpiecznego i elastycznego łączenia oraz odgałęziania przewodów. Wyposażony w 5 zacisków głównych i 5x4 zaciski dodatkowe, umożliwia podłączenie przewodów o zróżnicowanych przekrojach. Wersja z pokrywą i montażem do podłoża gwarantuje stabilność i ochronę przed przypadkowym dotknięciem.

• Konfiguracja zacisków: 5 zacisków głównych (do 25 mm²) oraz 5x4 zaciski dodatkowe (do 10 mm²) – umożliwia elastyczne i bezpieczne odgałęzianie przewodów w instalacjach.
• Wersja z pokrywą: Zapewnia ochronę przed przypadkowym dotknięciem części przewodzących oraz podwyższa bezpieczeństwo użytkowania.
• Montaż do podłoża: Umożliwia stabilne i trwałe zamocowanie odgałęźnika w rozdzielnicy lub na ścianie.
• Przekroje dla drutu i linki: Zacisk główny: drut 6–25 mm², linka 6–16 mm²; zaciski dodatkowe: drut 0,75–10 mm², linka 0,75–6 mm² – szeroki zakres pozwala na podłączenie różnych typów przewodów.
• Kolor żółty: Ułatwia szybką identyfikację wizualną w rozdzielnicy.

Zgodność z Normami

Odgaźnik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi standardami dla sprzętu instalacyjnego.

Zastosowanie

Odgaźnik instalacyjny LZ przeznaczony jest do wykonywania odgałęzień i łączeń przewodów w instalacjach elektrycznych.

• Rozdzielnice główne i podrozdzielnie w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Łączenie przewodów o różnych przekrojach w punktach odgałęźnych.
• Instalacje oświetleniowe i gniazd wtyczkowych wymagające dystrybucji obwodów.
• Systemy automatyki budynkowej i sterowania.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Mocowanie do podłoża za pomocą odpowiednich łączników (w zestawie lub dokręcane). Przewody należy podłączać zgodnie ze wskazanymi przekrojami, dokręcając zaciski z momentem zgodnym z dokumentacją producenta. Przed zamknięciem pokrywy sprawdzić poprawność połączeń.

FAQ

• Czy odgaźnik posiada pokrywę? Tak, wersja wyk.11 jest wyposażona w pokrywę ochronną.
• Jaki jest maksymalny przekrój przewodu dla zacisku głównego? Dla drutu do 25 mm², dla linki do 16 mm².
• Czy odgaźnik nadaje się do montażu na szynie DIN? Nie, zgodnie z danymi produktu mocowanie odbywa się do podłoża (powierzchni).
