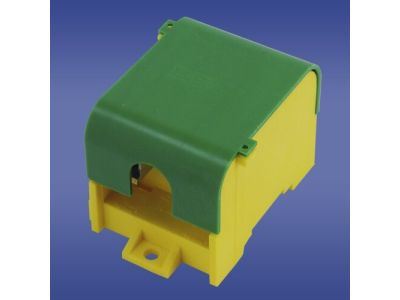

Odgałęźnik instalacyjny LZ - 1*70/16 P, żółto/zielony | 46.174 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny LZ (symbol 46.174) w wykonaniu żółto-zielonym to niezawodny element do bezpiecznego rozdziału przewodów w instalacjach elektrycznych. Wyposażony w zaciski 1x70 mm² oraz 4x16 mm² pozwala na przyłączanie przewodów o dużych przekrojach, co zapewnia pewne i trwałe połączenie nawet w obwodach o znacznym obciążeniu. Wersja z pokrywą gwarantuje ochronę przed przypadkowym dotykiem. Możliwość montażu zarówno na podłożu, jak i na szynie zwiększa uniwersalność zastosowania.

• Zaciski 1x70 mm² i 4x16 mm²: Umożliwiają przyłączanie przewodów o zróżnicowanych przekrojach – jeden główny przewód o dużym przekroju oraz cztery odgałęzienia, co zapewnia elastyczność w rozdziale zasilania.
• Wersja z pokrywą: Zapewnia dodatkową ochronę przed przypadkowym dotknięciem elementów pod napięciem, zwiększając bezpieczeństwo użytkowania.
• Mocowanie do podłoża i na szynę: Daje możliwość montażu w różnych konfiguracjach – bezpośrednio na ścianie lub na szynie DIN TH35, co ułatwia instalację w rozdzielnicach i puszkach.
• Przystosowany do przewodów linkowych i drutowych: Obsługuje zarówno przewody linkowe (1x16-50 mm², 4x6-10 mm²) jak i drutowe (1x16-70 mm², 4x6-16 mm²), co zapewnia kompatybilność z popularnymi typami przewodów.
• Kolor żółto-zielony: Oznacza dedykację do przewodów ochronnych PE, co ułatwia identyfikację w instalacji zgodnie z zasadami oznaczania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN, co potwierdza certyfikat CE. Odgałęźnik spełnia wymagania dotyczące wytrzymałości elektrycznej i mechanicznej, gwarantując niezawodność w codziennej eksploatacji.

Zastosowanie

Odgałęźnik LZ 1x70/16 P znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie przewodów o dużych przekrojach, szczególnie w instalacjach ochronnych PE.

• Rozdział przewodu ochronnego PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie odgałęzień w szafach sterowniczych i puszkach przyłączeniowych.
• W instalacjach przemysłowych i komercyjnych wymagających pewnego połączenia przewodów o znacznym przekroju.
• Systemy rozdziału w obwodach uziemiających i wyrównawczych.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie można montować na szynie DIN TH35 lub bezpośrednio na podłożu za pomocą odpowiednich elementów mocujących (w zestawie lub zgodnie z instrukcją producenta). Przekroje przewodów dobrać do prądu obciążenia oraz zgodnie z danymi technicznymi odgałęźnika. Zaciski dokręcać momentem zalecanym przez producenta (szczegóły w dokumentacji dołączonej do produktu). Po montażu sprawdzić pewność połączeń.

FAQ

• Czy odgałęźnik posiada podświetlenie? Nie, produkt nie jest wyposażony w elementy podświetlające. Jest to standardowy odgałęźnik instalacyjny bez funkcji sygnalizacji.
• Jaki jest stopień ochrony (IP) tego odgałęźnika? Producent nie podaje konkretnego stopnia ochrony. Standardowo odgałęźniki tego typu przeznaczone do montażu wewnątrz rozdzielnic charakteryzują się stopniem ochrony IP20 (ochrona przed ciałami stałymi >12 mm). W przypadku montażu w trudnych warunkach należy zastosować odpowiednią obudowę zewnętrzną.
• Czy odgałęźnik można stosować na zewnątrz? Produkt przeznaczony jest do montażu wewnątrz pomieszczeń, w rozdzielnicach i puszkach instalacyjnych. Nie jest przystosowany do pracy w warunkach wilgotnych ani bezpośredniego narażenia na działanie czynników atmosferycznych.
