Odgałęźnik instalacyjny LZ – 1*35/35, żółto/zielony | 46.137 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

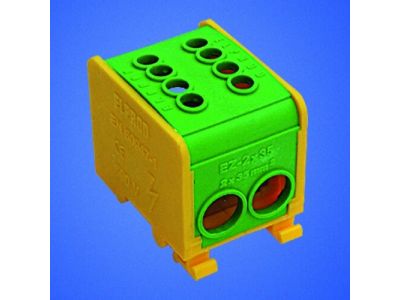

Odgałęźnik instalacyjny LZ, symbol 46.137, w kolorze żółto/zielonym przeznaczony do bezpiecznego łączenia i rozgałęziania przewodów o dużych przekrojach. Wyposażony w dwa zaciski przyłączeniowe 2x35 mm², umożliwia podłączenie drutów (6–35 mm²) oraz linek (6–25 mm²). Montaż odbywa się na szynie TS 35, co zapewnia stabilne osadzenie w rozdzielnicy.

• Zaciski przyłączeniowe 2x35 mm²: pozwalają na podłączenie dwóch przewodów o dużym przekroju, co jest niezbędne w instalacjach głównych i wyrównawczych.
• Zakres przekroju drutu: 6–35 mm² – elastyczność przy łączeniu przewodów o różnej grubości, bez konieczności stosowania dodatkowych adapterów.
• Zakres przekroju linki: 6–25 mm² – możliwość podłączania przewodów wielodrutowych, typowych w nowoczesnych instalacjach.
• Kolorystyka żółto/zielona: zgodna z oznaczeniem przewodu ochronnego (PE), co ułatwia identyfikację i spełnia wymogi bezpieczeństwa.
• Mocowanie na szynę TS 35: szybki i pewny montaż w standardowej rozdzielnicy modułowej, bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Odgałęźnik LZ 46.137 znajduje zastosowanie w rozdzielnicach oraz szafach elektrycznych, gdzie wymagane jest pewne i trwałe łączenie przewodów ochronnych, wyrównawczych lub roboczych o dużym przekroju.

• Łączenie przewodów ochronnych PE w głównych szynach wyrównawczych.
• Rozgałęzianie obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów w instalacjach odgromowych i uziemiających.
• Stosowanie w szafach sterowniczych, gdzie wymagane jest bezpieczne łączenie linki i drutu w jednym zacisku.

Wskazówki Montażowe

Montaż odgałęźnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że obwód nie znajduje się pod napięciem. Urządzenie mocuje się na szynie TH35 (TS 35) poprzez zatrzaśnięcie. Przewody należy wprowadzać w zaciski na odpowiednią głębokość i dokręcać śruby momentem podanym w dokumentacji producenta. Przekrój przewodów oraz typ (drut/linka) muszą mieścić się w podanych zakresach. Nie przekraczać maksymalnego momentu dokręcania, aby nie uszkodzić zacisku.

FAQ

• Czy można podłączyć jednocześnie drut i linkę w tym samym zacisku? Tak, zaciski odgałęźnika 46.137 są przystosowane zarówno do drutu (6–35 mm²), jak i linki (6–25 mm²). Zaleca się jednak stosowanie końcówek tulejkowych dla linek, aby zapewnić optymalny kontakt i uniknąć uszkodzenia żył.
• Do jakiej szyny montowany jest odgałęźnik? Odgałęźnik przeznaczony jest do montażu na standardowej szynie montażowej TS 35 (TH35), zgodnej z normą DIN.
• Jaki jest stopień ochrony tego odgałęźnika? Producent nie podaje stopnia ochrony IP. W typowych warunkach pracy wewnątrz rozdzielnicy, odgałęźnik nie jest narażony na bezpośredni kontakt z wodą ani pyłem – zalecamy montaż w szafie o odpowiedniej klasie szczelności.
