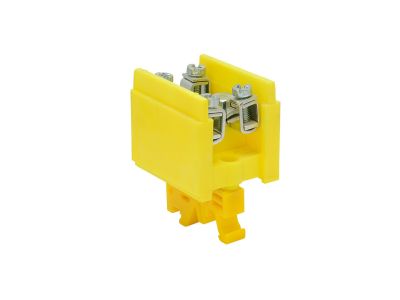

Odgałęźnik instalacyjny LZ - 1*35/16 wyk. 21, żółty | 46.133 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny LZ o symbolu 46.133 to niezawodne rozwiązanie do łączenia przewodu głównego z czterema odgałęzieniami w instalacjach elektrycznych. Dzięki konstrukcji przystosowanej do przewodów o dużych przekrojach zapewnia bezpieczne i trwałe połączenie w rozdzielnicach oraz puszkach. Montowany na szynie TS 35 lub TS 32, oferuje elastyczność w zabudowie modułowej.

• Zacisk główny 1×35 mm² / 4×16 mm²: Umożliwia przyłączenie przewodu zasilającego o przekroju do 35 mm² oraz czterech odgałęzień do 16 mm², co pozwala na efektywne rozgałęzienie obwodu bez potrzeby stosowania dodatkowych listew.
• Uniwersalne mocowanie: Przystosowany do szyn TS 35 i TS 32, co zapewnia kompatybilność z większością rozdzielnic i obudów dostępnych na rynku.
• Przekroje dla drutu i linki: Otwory przyjmują drut: 1×(6–35 mm²) i 4×(2,5–16 mm²) oraz linkę: 1×(6–25 mm²) i 4×(2,5–10 mm²), co gwarantuje elastyczność w doborze przewodów.
• Solidna konstrukcja: Wykonanie z trwałych materiałów zapewnia długotrwałą i niezawodną pracę w warunkach przemysłowych i domowych instalacjach.
• Kompaktowa budowa: Niewielkie wymiary ułatwiają montaż w ciasnych przestrzeniach rozdzielnic, oszczędzając miejsce dla pozostałej aparatury.

Zgodność z Normami

Odgałęźnik instalacyjny LZ 46.133 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej. Spełnia standardy stawiane produktom do montażu w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Odgałęźnik LZ sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie przewodów o dużym przekroju. Idealnie nadaje się do:

• Rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i komercyjnych.
• Łączenia przewodu zasilającego z kilkoma odbiorami (np. lampy, gniazda, urządzenia przemysłowe).
• Instalacji fotowoltaicznych i innych systemów wymagających odgałęzienia przewodów o przekroju do 35 mm².
• Modernizacji istniejących instalacji, gdzie brakuje miejsca na tradycyjne listwy zaciskowe.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Produkt przeznaczony jest do montażu na szynie TS 35 lub TS 32 (zgodnie z danymi producenta). Przewody należy odizolować na odpowiednią długość i dokręcić śruby z momentem zgodnym z dokumentacją techniczną – brak podanego momentu oznacza konieczność stosowania standardowych praktyk dla danych przekrojów. Przekrój przewodów musi być dobrany do prądu obciążenia. Przed pierwszym użyciem sprawdzić poprawność połączeń.

FAQ

• Jakie przewody można podłączyć do odgałęźnika LZ 46.133? Do zacisku głównego (1×) można podłączyć przewód o przekroju: drut 6–35 mm² lub linka 6–25 mm². Do czterech zacisków odgałęźnych: drut 2,5–16 mm² lub linka 2,5–10 mm². Możliwe jest łączenie różnych typów przewodów (drut/linka) w tym samym odgałęźniku.
• Czy odgałęźnik montuje się tylko na szynie TS 35? Nie, produkt jest przystosowany zarówno do szyny TS 35, jak i TS 32, co ułatwia montaż w starszych i nowszych typach rozdzielnic.
• Jaki jest maksymalny przekrój przewodu, który można wpiąć do odgałęźnika? W zacisku głównym maksymalny przekrój drutu to 35 mm², a linki 25 mm². W odgałęzieniach maksymalny przekrój drutu to 16 mm², a linki 10 mm².
