Odgałęźnik instalacyjny LZ - 1*35/16 wyk. 21 na TH35, szary | 46.132 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

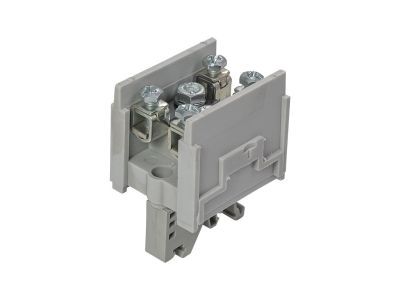

Odgałęźnik instalacyjny LZ o symbolu 46.132 to uniwersalne złącze rozgałęźne przeznaczone do montażu na szynie TH35 (TS35) oraz TS32. Umożliwia bezpieczne i pewne podłączenie jednego przewodu głównego o przekroju do 35 mm² oraz czterech odgałęzień o mniejszych przekrojach, co pozwala na elastyczne rozprowadzenie instalacji w rozdzielnicy. Dzięki kompaktowej obudowie w kolorze szarym oszczędza miejsce na szynie.

• Przekrój przewodu głównego (drut): 1 x 6–35 mm² – umożliwia podłączenie przewodu zasilającego o dużym przekroju bez stosowania dodatkowych zacisków.
• Przekrój odgałęzień (drut): 4 x 2,5–16 mm² – pozwala na wygodne przyłączenie czterech obwodów odbiorczych o zróżnicowanym obciążeniu.
• Przekrój przewodu głównego (linka): 1 x 6–25 mm² – zachowuje pełną funkcjonalność również dla przewodów linkowych.
• Przekrój odgałęzień (linka): 4 x 2,5–10 mm² – elastyczne przyłączanie odbiorników wykonanych linką miedzianą.
• Montaż na szynę TH35/TS32: szybkie i stabilne zamocowanie w standardowej rozdzielnicy modułowej bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznakowanie CE. Przeznaczony do montażu w instalacjach niskiego napięcia zgodnych z aktualnymi przepisami (PN-IEC 60364). Szczegółowych danych normatywnych należy szukać w dokumentacji producenta.

Zastosowanie

Odgałęźnik LZ 46.132 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne rozgałęzienie przewodów w szafie rozdzielczej.

• Rozdzielnice główne i podrozdzielnice – do łączenia przewodu zasilającego z kilkoma obwodami odbiorczymi.
• Instalacje przemysłowe i mieszkaniowe – przy wykonywaniu przejść między przewodami o różnych przekrojach.
• Systemy automatyki budynkowej – do zasilania sterowników, zasilaczy i elementów wykonawczych.
• Modernizacje istniejących rozdzielnic – łatwe dodawanie nowych obwodów bez konieczności wymiany listew zaciskowych.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonywany wyłącznie przez osobę z uprawnieniami SEP po wcześniejszym odłączeniu napięcia w całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (lub TS32) poprzez zatrzaśnięcie. Przewody należy przygotować zgodnie z zaleceniami producenta: odizolować na odpowiednią długość, a w przypadku linek zastosować tulejki. Moment dokręcania śrub zaciskowych oraz dobór przekroju przewodu do prądu obciążenia – według dokumentacji technicznej danego wyrobu. Przed zamknięciem rozdzielnicy sprawdzić poprawność dokręcenia wszystkich zacisków.

FAQ

• Czy odgałęźnik LZ 46.132 ma podświetlenie lub LED? Nie, jest to pasywne złącze rozgałęźne bez elementów sygnalizacyjnych. Wszelkie wskaźniki należy montować osobno.
• Jaki stopień ochrony IP ma ten odgałęźnik? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowo zapewniana jest ochrona co najmniej IP20. Sam odgałęźnik nie posiada deklarowanego stopnia IP – ostateczna ochrona wynika z obudowy rozdzielnicy.
• Czy mogę podłączyć przewód o mniejszym przekroju do otworu przeznaczonego dla większego? Tak, zakresy podane w opisie (np. 1 x 6–35 mm²) oznaczają, że zacisk akceptuje każdy przekrój z tego przedziału. Należy jednak dobrać przekrój do prądu obciążenia zgodnie z normami.
