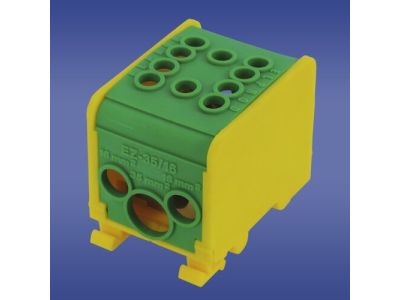

Odgałęźnik instalacyjny LZ - 1*35/16/16, żółto/zielony | 46.353 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny LZ - 1*35/16/16 w kolorze żółto-zielonym to profesjonalny komponent elektroinstalacyjny od renomowanego producenta Elektro-Plast. Produkt został zaprojektowany z myślą o tworzeniu bezpiecznych i trwałych punktów rozdziału energii w rozdzielnicach niskiego napięcia. Wykorzystanie charakterystycznej kolorystyki żółto-zielonej jednoznacznie identyfikuje urządzenie jako element przeznaczony do obsługi torów ochronnych (PE), co ułatwia organizację okablowania i zwiększa bezpieczeństwo eksploatacji instalacji.

• Wszechstronność przyłączy: Urządzenie posiada trzy otwory zaciskowe, w tym jeden główny o przekroju znamionowym do 35 mm² oraz dwa odgałęźne do 16 mm².
• Obsługa różnych typów przewodów: Zaciski są przystosowane zarówno do sztywnych drutów, jak i elastycznych linek, co czyni go uniwersalnym rozwiązaniem w nowoczesnym budownictwie i przemyśle.
• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości tworzywa izolacyjnego zapewnia odpowiednią wytrzymałość mechaniczną oraz odporność na przebicia elektryczne.
• Pewność styku: Zastosowane zaciski śrubowe gwarantują niski opór przejścia i stabilność połączenia nawet przy długotrwałym obciążeniu prądowym.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi elektroinstalacyjnemu przeznaczonemu do montażu w rozdzielnicach. Konstrukcja odgałęźnika jest zgodna z normami dotyczącymi zacisków i złączek instalacyjnych, co potwierdza jego przydatność do profesjonalnych zastosowań w instalacjach budynkowych i przemysłowych. Kolorystyka obudowy jest w pełni zgodna z międzynarodowymi standardami oznaczania przewodów i zacisków ochronnych.

Zastosowanie

Odgałęźnik LZ - 1*35/16/16 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba rozdzielenia głównego przewodu ochronnego na mniejsze obwody. Jest idealnym rozwiązaniem dla:

• Rozdzielnic mieszkaniowych i komercyjnych: Jako punkt zbiorczy dla przewodów PE.
• Szaf sterowniczych: Gdzie wymagane jest uporządkowane prowadzenie instalacji uziemiającej.
• Modernizacji instalacji: Pozwala na łatwe dołożenie nowych obwodów bez konieczności wymiany całych bloków rozdzielczych.

Wskazówki Montażowe

Montaż odgałęźnika jest szybki i intuicyjny dzięki systemowi mocowania na standardową szynę montażową TS 35 (szyna DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Dobór przewodów: Dla zacisku głównego (1x) dopuszczalny przekrój drutu wynosi od 6 do 35 mm², natomiast dla linki od 6 do 25 mm². Dla zacisków mniejszych (2x) zakres wynosi odpowiednio 2,5-16 mm² dla drutu oraz 2,5-10 mm² dla linki.
• Przygotowanie końcówek: W przypadku stosowania linki zaleca się użycie tulejek zaciskowych, aby zapobiec rozwarstwianiu się żył i zapewnić maksymalną powierzchnię styku.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, zapewniając trwałe połączenie, ale unikając zerwania gwintu lub uszkodzenia struktury przewodu.

FAQ

Czy odgałęźnik można montować w dowolnej pozycji?
Tak, konstrukcja zatrzasku na szynę TS 35 pozwala na montaż zarówno w pionie, jak i w poziomie, zależnie od konfiguracji rozdzielnicy.

Czy produkt nadaje się do łączenia przewodów aluminiowych?
Zaciski są optymalizowane pod kątem przewodów miedzianych. W przypadku stosowania aluminium należy użyć odpowiednich past stykowych i regularnie kontrolować moment dokręcenia śrub.

Jaki jest główny cel stosowania koloru żółto-zielonego?
Kolor ten jest zarezerwowany dla funkcji ochronnych (PE - Protective Earth). Ułatwia to szybką identyfikację wizualną funkcji danego bloku zaciskowego podczas prac serwisowych i pomiarowych.
