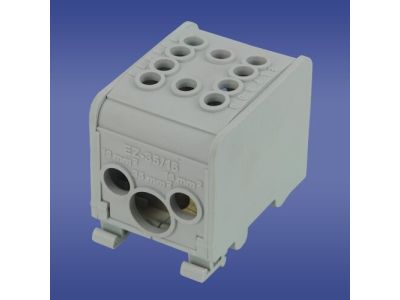

Odgałęźnik instalacyjny LZ - 1*35/16/16, szary | 46.352 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny LZ - 1*35/16/16 w kolorze szarym, wyprodukowany przez renomowaną firmę Elektro-Plast, to wysokiej klasy komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się solidną konstrukcją zacisków, które umożliwiają bezpieczne i trwałe połączenie przewodów o różnych przekrojach. Główny zacisk o przekroju znamionowym 35 mm² pozwala na stabilne przesyłanie energii przy dużych obciążeniach prądowych, natomiast dwa dodatkowe zaciski 16 mm² umożliwiają efektywne odgałęzienie obwodów pomocniczych lub odbiorczych.

• Wszechstronność przyłączy: Możliwość podłączenia drutu o przekroju od 6 do 35 mm² w zacisku głównym oraz od 2,5 do 16 mm² w zaciskach bocznych.
• Obsługa linek: Zaciski są przystosowane do pracy z linkami (z tulejkami) w zakresach 6-25 mm² oraz 2,5-10 mm².
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości tworzywa izolacyjnego zapewnia bezpieczeństwo użytkowania i odporność na przebicia.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Odgałęźnik spełnia wymagania dotyczące osprzętu instalacyjnego niskiego napięcia, co gwarantuje niezawodność w długofalowej eksploatacji. Zastosowane materiały izolacyjne posiadają odpowiednie atesty trudnopalności, a konstrukcja zacisków zapobiega samoczynnemu poluzowaniu się przewodów pod wpływem drgań lub zmian temperatury, co jest kluczowe dla zachowania ciągłości zasilania.

Zastosowanie

Odgałęźnik LZ - 1*35/16/16 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic elektrycznych oraz szaf sterowniczych. Jest idealnym rozwiązaniem dla:

• Instalacji przemysłowych: Gdzie wymagany jest pewny rozdział zasilania na mniejsze sekcje.
• Budownictwa wielorodzinnego: Jako element pionów zasilających i tablic piętrowych.
• Systemów automatyki: Do porządkowania okablowania i tworzenia punktów wspólnych dla zasilania sterowników i aparatury modułowej.

Wskazówki Montażowe

Montaż odgałęźnika jest szybki i intuicyjny dzięki systemowi mocowania na standardową szynę montażową TS 35 (szyna DIN). Aby zapewnić maksymalne bezpieczeństwo i wydajność, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Należy zdjąć izolację na odpowiedniej długości, dbając o to, aby goła żyła w całości schowała się w zacisku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić niski opór przejścia i uniknąć przegrzewania się styku.
• Zastosowanie tulejek: W przypadku stosowania przewodów typu linka, bezwzględnie zaleca się użycie tulejek kablowych, co zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową.
• Weryfikacja: Po montażu należy sprawdzić stabilność osadzenia odgałęźnika na szynie oraz pewność trzymania wszystkich przewodów.

FAQ

1. Czy odgałęźnik można montować w dowolnej pozycji?
Tak, konstrukcja zatrzasku na szynę TS 35 pozwala na montaż zarówno w pionie, jak i w poziomie, zależnie od konfiguracji rozdzielnicy.

2. Czy produkt nadaje się do łączenia przewodów aluminiowych?
Zaciski są dedykowane do przewodów miedzianych. W przypadku chęci użycia przewodów aluminiowych należy zastosować odpowiednie pasty kontaktowe i zweryfikować dopuszczenia producenta.

3. Jaki jest kolor obudowy?
Odgałęźnik posiada obudowę w kolorze szarym, co jest standardem dla elementów fazowych lub neutralnych w zależności od przyjętego schematu projektowego.
