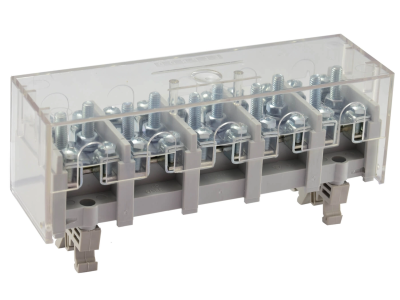

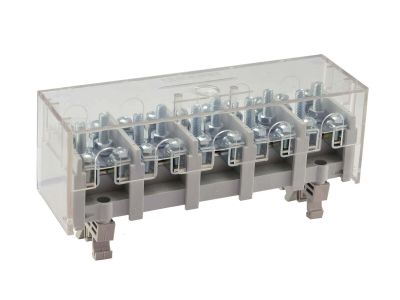

Odgałęźnik instalacyjny 5-segment. z pokrywą LZ5x35/16 wyk.22P | 84037002 Simet

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny 5-segmentowy LZ5x35/16 wyk.22P od renomowanego producenta SIMET to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach. Urządzenie charakteryzuje się modułową budową składającą się z pięciu niezależnych segmentów, co pozwala na przejrzyste i bezpieczne zarządzanie obwodami wielofazowymi. Każdy segment został wyposażony w precyzyjne zaciski śrubowe, które umożliwiają przyłączenie przewodów o przekroju znamionowym od 5x2x35 mm² do 5x4x16 mm². Zastosowanie wysokiej jakości materiałów izolacyjnych oraz solidnych elementów przewodzących gwarantuje niską rezystancję styku oraz minimalizację strat energii podczas eksploatacji.

• Wielosegmentowa konstrukcja: 5-segmentowy układ pozwala na kompleksową obsługę instalacji pięcioprzewodowych (L1, L2, L3, N, PE).
• Szeroki zakres zacisków: Możliwość podłączenia przewodów o przekroju do 35 mm² zapewnia elastyczność w projektowaniu instalacji o dużym obciążeniu prądowym.
• Zintegrowana pokrywa: Wykonanie 22P zawiera dedykowaną pokrywę ochronną, która znacząco podnosi stopień ochrony przed przypadkowym dotykiem części pod napięciem.
• Trwałość mechaniczna: Obudowa wykonana z tworzywa odpornego na wysokie temperatury i procesy starzenia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Odgałęźnik spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do stosowania w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent ten przeszedł rygorystyczne testy pod kątem wytrzymałości dielektrycznej oraz stabilności termicznej, co jest kluczowe dla zachowania ciągłości zasilania w obiektach przemysłowych i komercyjnych.

Zastosowanie

Odgałęźnik LZ5x35/16 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest niezawodny rozdział potencjałów wewnątrz rozdzielnic elektrycznych. Jest to idealne rozwiązanie dla:

• Prefabrykacji rozdzielnic: Ułatwia organizację okablowania i pozwala na estetyczne wykonanie mostkowania.
• Przemysłu: Wykorzystywany w układach zasilania maszyn i linii produkcyjnych, gdzie występują duże przekroje przewodów zasilających.
• Budownictwa komercyjnego: Stosowany w głównych tablicach rozdzielczych biurowców i centrów handlowych.
• Modernizacji instalacji: Pozwala na szybkie i bezpieczne dołożenie nowych obwodów do istniejących systemów zasilania.

Wskazówki Montażowe

Montaż odgałęźnika LZ5x35/16 jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny montażowej TS 35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzaśnij urządzenie na szynie TS 35, upewniając się, że mechanizm blokujący trzyma stabilnie korpus.
• Przygotowanie przewodów: Końcówki przewodów wielodrutowych (linek) powinny być zakończone odpowiednio dobranymi tulejkami kablowymi, co zapobiega przecinaniu pojedynczych drucików przez śrubę zaciskową.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny docisk bez ryzyka zerwania gwintu lub uszkodzenia przewodu.
• Weryfikacja połączeń: Po zakończeniu montażu i przed podaniem napięcia, zaleca się wykonanie próby pociągowej dla każdego przewodu w celu sprawdzenia poprawności osadzenia w zacisku.

FAQ

1. Czy odgałęźnik można montować w dowolnej pozycji?
Tak, konstrukcja zatrzasku na szynę TS 35 pozwala na montaż zarówno w pionie, jak i w poziomie, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.

2. Czy pokrywa ochronna jest demontowalna?
Tak, pokrywa w wykonaniu 22P jest elementem, który można zdemontować na czas prac instalacyjnych, a następnie bezpiecznie zatrzasnąć po zakończeniu podłączania przewodów.

3. Jakie są maksymalne przekroje przewodów dla tego modelu?
Model ten obsługuje zaciski w konfiguracji pozwalającej na podłączenie przewodów o przekroju do 35 mm² dla głównych torów prądowych oraz do 16 mm² dla odgałęzień, co czyni go niezwykle uniwersalnym elementem rozdzielczym.
