Odgałęźnik instalacyjny 5-segment. z pokrywą LZ5x35/16 wyk..21P | 84035002 Simet

Opis i Kluczowe Cechy

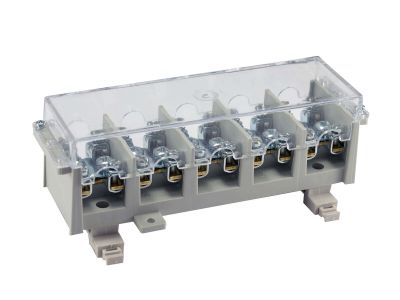

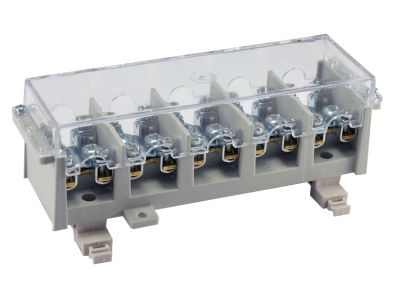

Odgałęźnik instalacyjny 5-segmentowy LZ5x35/16 wykonanie .21P od renomowanego producenta SIMET to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Urządzenie charakteryzuje się modułową konstrukcją składającą się z pięciu niezależnych segmentów, co pozwala na przejrzyste i bezpieczne zarządzanie obwodami w rozdzielnicach. Każdy segment został zaprojektowany tak, aby umożliwić podłączenie przewodów o zróżnicowanych przekrojach: od 2x35 mm² do 4x16 mm². Przekrój znamionowy wynoszący 35 mm² gwarantuje wysoką obciążalność prądową oraz minimalizację strat energii na stykach, co jest kluczowe w instalacjach przemysłowych.

• Konstrukcja 5-segmentowa: Umożliwia separację torów prądowych w układach wielofazowych.
• Wysoka jakość zacisków: Solidne śruby zapewniają trwały docisk i niską rezystancję przejścia.
• Zintegrowana pokrywa: Zwiększa bezpieczeństwo eksploatacji, chroniąc przed przypadkowym dotykiem części pod napięciem.
• Uniwersalność montażu: Przystosowany do standardowej szyny montażowej TS 35 (DIN).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Odgałęźnik spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do pracy w niskonapięciowych aparaturach rozdzielczych i sterowniczych. Zastosowane materiały izolacyjne posiadają wysoką klasę odporności na temperaturę oraz są samogasnące, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zastosowanie

Odgałęźnik LZ5x35/16 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Tworzenia odgałęzień od głównych linii zasilających w szafach sterowniczych.
• Rozdziału potencjałów w układach zasilania maszyn i urządzeń produkcyjnych.
• Modernizacji istniejących rozdzielnic, gdzie wymagana jest wysoka gęstość upakowania komponentów przy zachowaniu czytelności połączeń.
• Systemów automatyki budynkowej wymagających solidnego punktu wspólnego dla przewodów o większych przekrojach.

Wskazówki Montażowe

Prawidłowy montaż jest gwarancją bezawaryjnej pracy instalacji. Odgałęźnik należy zatrzasnąć na standardowej szynie TS 35. Przed przystąpieniem do podłączania przewodów, należy upewnić się, że końcówki kabli są odpowiednio odizolowane (zalecane stosowanie tulejek zaciskowych w przypadku linek). Podczas dokręcania śrub zaciskowych należy zachować odpowiedni moment dokręcania, aby nie uszkodzić gwintu, a jednocześnie zapewnić pewny styk elektryczny. Po zakończeniu prac instalacyjnych należy obowiązkowo zamontować dołączoną pokrywę ochronną, aby zapewnić stopień ochrony przed dotykiem bezpośrednim.

FAQ

• Czy odgałęźnik można montować pionowo? Tak, konstrukcja zatrzasku na szynę TS 35 pozwala na montaż zarówno w poziomie, jak i w pionie, pod warunkiem zachowania stabilności szyny nośnej.
• Jakie przewody można podłączyć do jednego segmentu? Każdy segment pozwala na konfigurację zacisków od 2x35 mm² do 4x16 mm², co daje dużą elastyczność przy projektowaniu mostkowania i odgałęzień.
• Czy produkt posiada osłonę zacisków? Tak, model LZ5x35/16 w wykonaniu .21P jest wyposażony w dedykowaną pokrywę zwiększającą bezpieczeństwo użytkowania.
