Odgałęźnik instalacyjny 5-segment. z pokrywą LZ5x35/16 wyk.11P szary | 84034002 Simet

Opis i Kluczowe Cechy

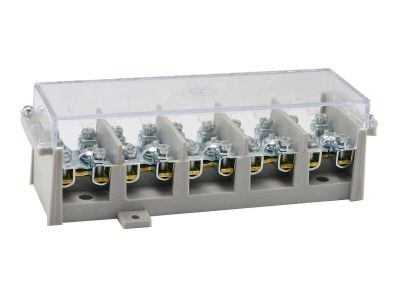

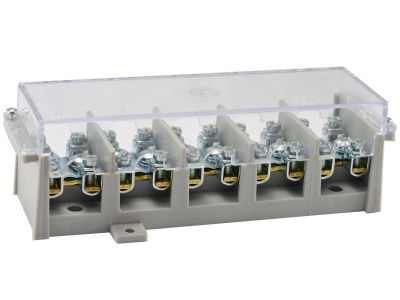

Odgałęźnik instalacyjny 5-segmentowy z pokrywą LZ5x35/16 (wykonanie 11P) w kolorze szarym, oznaczony symbolem 84034002, służy do bezpiecznego rozgałęziania przewodów elektrycznych. Dzięki pięciu niezależnym segmentom oraz zaciskom przyjmującym przewody o przekroju do 35 mm² oraz do 4×16 mm² w każdym segmencie (zgodnie z oznaczeniem 5×35 mm² – 5×4×16 mm²), umożliwia elastyczne i uporządkowane prowadzenie instalacji w rozdzielnicach i puszkach.

• 5 segmentów rozgałęźnych: Zapewniają możliwość podziału głównego obwodu na pięć niezależnych odgałęzień – oszczędność miejsca i czasu montażu.
• Zaciski przewodów o przekroju do 35 mm² oraz do 4×16 mm² w segmencie: Umożliwiają łączenie zarówno grubych przewodów zasilających, jak i cieńszych odbiorów – wysoka elastyczność konfiguracji.
• Pokrywa ochronna: Chroni zaciski przed przypadkowym dotykiem i pyłem, podnosząc bezpieczeństwo użytkowania.
• Kompaktowa konstrukcja w kolorze szarym: Ułatwia identyfikację i estetyczne wkomponowanie w rozdzielnicę modułową.
• Łatwy montaż na szynie TH35: Standardowe mocowanie w rozdzielnicach – szybka wymiana i konserwacja.

Zgodność z Normami

Odgałęźnik został zaprojektowany zgodnie z obowiązującymi wymaganiami europejskimi i spełnia standardy bezpieczeństwa obowiązujące w instalacjach elektrycznych. Posiada oznakowanie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Brak szczegółowych numerów norm w dostępnych danych – zalecamy weryfikację w karcie katalogowej producenta.

Zastosowanie

Odgałęźnik LZ5x35/16 sprawdza się w różnorodnych systemach rozdzielczych i przyłączeniowych, szczególnie tam, gdzie potrzebne jest bezpieczne rozgałęzienie obwodu na kilka mniejszych odbiorów.

• Rozgałęzianie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów zasilających z odbiorami w instalacjach przemysłowych i budynkowych.
• Tworzenie punktów odgałęźnych w puszkach instalacyjnych – wygodne prowadzenie przewodów.
• Stosowanie w systemach automatyki budynkowej do dystrybucji sygnałów sterujących i zasilania.

Wskazówki Montażowe

Montaż i wszelkie prace przy odgałęźniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed ponownym załączeniem. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta (jeśli dostępna); w przypadku braku danych stosuj standardowe wartości dla danego przekroju przewodu. Przekrój przewodu dobieraj do spodziewanego obciążenia prądowego oraz zabezpieczeń nadprądowych.

FAQ

• Czy odgałęźnik posiada oznaczenia segmentów ułatwiające identyfikację? Wykonanie 11P w kolorze szarym nie zawiera dodatkowych oznaczeń na obudowie – zalecamy etykietowanie przewodów podczas montażu dla jednoznacznej identyfikacji obwodów.
• Jaki jest stopień ochrony odgałęźnika? W dostępnych danych nie podano stopnia IP. Typowo aparatura montowana w rozdzielnicach osiąga IP20 – po zamknięciu pokrywy odgałęźnik zapewnia podstawową ochronę przed dotykiem. Do pracy w środowisku wilgotnym lub zapylonym należy umieścić go w obudowie o odpowiedniej klasie szczelności.
• Czy do odgałęźnika można podłączać przewody jednożyłowe i linki? Tak, konstrukcja zacisków umożliwia pewne łączenie zarówno przewodów jednożyłowych (drut), jak i wielożyłowych (linka) w zakresie przekrojów podanych w oznaczeniu. W przypadku cienkich linek zaleca się stosowanie tulejek zaciskowych.
