Odgałęźnik instalacyjny 1-torowy 70/4x16mm2 , moc. na TS 35 i do podłoża, z pokrywą LZ1x70/16Pz-g | 84047009 Simet

Opis i Kluczowe Cechy

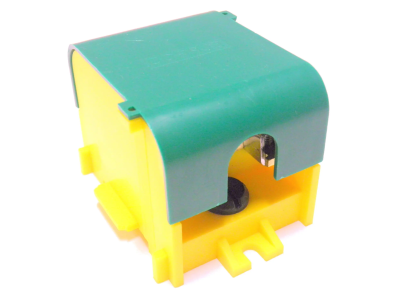

Odgałęźnik instalacyjny 1-torowy (symbol 84047009) przeznaczony do rozgałęziania przewodów elektrycznych. Umożliwia przyłączenie jednego przewodu o przekroju do 70 mm² oraz czterech odgałęzień o przekroju do 16 mm². Wyposażony w żółto-zieloną pokrywę LZ1x70/16Pz-g, co ułatwia identyfikację jako zacisk ochronny. Montaż możliwy na szynę TH35 (TS35) lub bezpośrednio do podłoża.

• Przekrój przewodu głównego 1 × 70 mm²: Zapewnia bezpieczne przyłączenie grubych przewodów w obwodach zasilających bez ryzyka przegrzania zacisku.
• Cztery odgałęzienia 4 × 16 mm²: Umożliwiają elastyczne rozgałęzienie obwodu do kilku mniejszych odbiorników lub sąsiednich urządzeń.
• Montaż na szynę TH35 i do podłoża: Daje swobodę instalacji w rozdzielnicach modułowych lub bezpośrednio w puszkach i na ścianach.
• Pokrywa izolacyjna w kolorze żółto-zielonym: Zwiększa bezpieczeństwo użytkowania (osłona przed przypadkowym dotykiem) i jednoznacznie oznacza funkcję ochronną (PE).
• Konstrukcja 1-torowa (jednosegmentowa): Ułatwia prowadzenie przewodów i zapewnia czytelne połączenie w instalacjach TN‑S lub TT.

Zgodność z Normami

Odgałęźnik został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania i ochrony przed porażeniem prądem elektrycznym. Montaż i eksploatacja muszą odbywać się zgodnie z zaleceniami producenta oraz przepisami krajowymi.

Zastosowanie

Odgałęźnik instalacyjny dedykowany do stosowania w rozdzielnicach głównych, podrozdzielnicach oraz w puszkach przyłączeniowych. Doskonale sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i estetyczne rozgałęzienie przewodów o dużym przekroju.

• Rozgałęzianie przewodu zasilającego (np. WLZ 70 mm²) na kilka mniejszych obwodów odbiorczych (max 4 × 16 mm²).
• Wykonanie połączeń ochronnych (PE) w instalacjach TN‑S – pokrywa żółto-zielona wskazuje zacisk uziemiający.
• Montaż w rozdzielnicach modułowych na szynie TH35 (TS35) jako kompaktowy blok rozgałęźny.
• Stosowanie w skrzynkach przyłączeniowych i puszkach podłogowych, gdy wymagane jest stałe, niezaciskane połączenie wielożyłowe.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP – bez napięcia. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie i zabezpiecz przed przypadkowym załączeniem. Odgałęźnik mocuj na szynie TH35 (lub do podłoża za pomocą odpowiednich kołków – nie dotyczy montażu na szynie). Przewody podłączaj zgodnie z oznaczeniami – przekrój kabla musi być dopasowany do wydajności prądowej instalacji. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów znajdziesz w dokumentacji technicznej produktu. Po zamontowaniu załóż i zatrzaśnij pokrywę LZ1x70/16Pz-g – zapewni to ochronę przed przypadkowym dotknięciem części czynnych.

FAQ

• Czy pokrywa jest wymagana podczas normalnej eksploatacji? Tak, pokrywa stanowi integralną część odgałęźnika – zapewnia ochronę przed przypadkowym dotykiem i jest niezbędna do zachowania stopnia ochrony IP określonego przez producenta. Należy ją zawsze montować po podłączeniu przewodów.
• Jaki jest dopuszczalny moment dokręcania zacisków? Producent nie podaje w dostępnym zestawie danych konkretnej wartości. Należy postępować zgodnie z instrukcją montażu dołączoną do produktu – typowo dla zacisków śrubowych odgałęźników stosuje się moment 2,0–3,5 Nm w zależności od przekroju. Sprawdź etykietę na obudowie lub kartę katalogową.
• Czy odgałęźnik można stosować w instalacjach przemysłowych na zewnątrz? Producent nie określił stopnia ochrony IP tego modelu. W warunkach zewnętrznych lub w pomieszczeniach o podwyższonej wilgotności należy stosować dodatkową obudowę lub wybrać odgałęźnik o odpowiedniej klasie szczelności.
