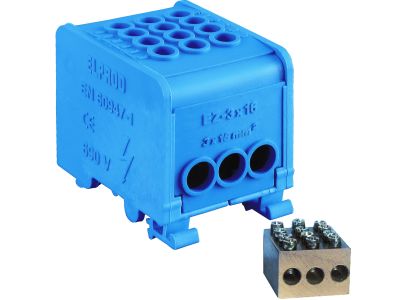

Odgałęźnik instalacyjny 1-torowy 3x16²/3x16², na szynę TS 35 | 84170003 Simet

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny 1‑torowy (symbol 84170003) przeznaczony jest do wykonywania rozgałęzień przewodów w rozdzielnicach elektrycznych. Dzięki montażowi na szynie TS35 (DIN) urządzenie pasuje do standardowych obudów modułowych. Opisywany model obsługuje przewody o przekroju 3x162/3x162, co pozwala na elastyczne wykorzystanie w instalacjach o większych średnicach żył. Konstrukcja 1‑torowa zapewnia przejrzysty i bezpieczny podział jednej linii na dwie lub trzy gałęzie.

• Montaż na szynie TS35: szybkie i pewne mocowanie w standardowej rozdzielnicy, bez konieczności stosowania dodatkowych elementów.
• Obsługa przewodów 3x162/3x162: możliwość podłączenia przewodów o dużym przekroju, co jest istotne w obwodach wymagających niskich spadków napięcia.
• Konstrukcja 1‑torowa: dedykowana do rozgałęzienia pojedynczej żyły, ułatwia zachowanie porządku i identyfikację obwodów.
• Solidne zaciski: wykonane z materiałów zapewniających pewny i trwały kontakt elektryczny (szczegóły w dokumentacji producenta).
• Kompaktowy korpus modułowy: oszczędza miejsce w rozdzielnicy, umożliwia uporządkowane prowadzenie przewodów.

Zgodność z Normami

Odgałęźnik instalacyjny 84170003 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Urządzenie jest przeznaczone do użytku w instalacjach niskiego napięcia zgodnych z typowymi standardami dla aparatury modułowej. W celu potwierdzenia szczegółowych certyfikatów należy skontaktować się z producentem.

Zastosowanie

Odgałęźnik znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, trwałe i powtarzalne rozgałęzienie przewodów elektrycznych. Idealnie sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Rozgałęzianie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie odgałęzień dla obwodów oświetleniowych, gniazd wtyczkowych oraz obwodów siłowych.
• W automatyce budynkowej i szafach sterowniczych – do bezpiecznego łączenia przewodów sygnałowych i zasilających.
• Jako element rozbudowy istniejących instalacji – bez konieczności stosowania listew zaciskowych czy dodatkowych puszek.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Urządzenie mocuje się na szynie DIN (TS35) przez zatrzaśnięcie. Przekrój podłączanych przewodów należy dobrać do prądu obciążenia. Momenty dokręcania śrub zacisków oraz dopuszczalne długości odizolowania przewodów – według dokumentacji producenta.

FAQ

• Jaki maksymalny prąd może płynąć przez odgałęźnik? Informacji o prądzie znamionowym nie podano w zestawieniu danych produktu. W praktyce maksymalny prąd zależy od przekroju zastosowanych przewodów i warunków chłodzenia – w razie wątpliwości skontaktuj się z producentem.
• Jaki stopień ochrony IP ma to urządzenie? Typowa aparatura modułowa montowana w rozdzielnicach oferuje stopień ochrony IP20 (brak ochrony przed wnikaniem wody, ochrona przed dotykiem palcem). Wymagany wyższy stopień można uzyskać przez zastosowanie odpowiednich obudów – konkretne dane dla tego modelu powinny znajdować się w karcie katalogowej.
• Czy odgałęźnik nadaje się do przewodów linkowych? Zazwyczaj odgałęźniki z zaciskami śrubowymi umożliwiają podłączenie zarówno przewodów sztywnych, jak i linkowych (z użyciem tulejek lub bez – zgodnie z instrukcją). Ze względu na brak szczegółowych danych w zestawieniu zalecamy weryfikację z dokumentacją techniczną produktu.
