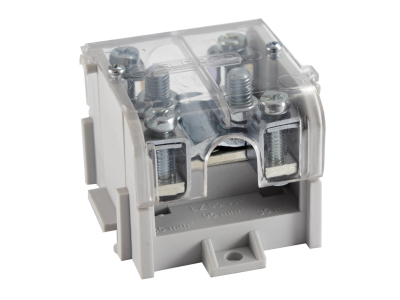

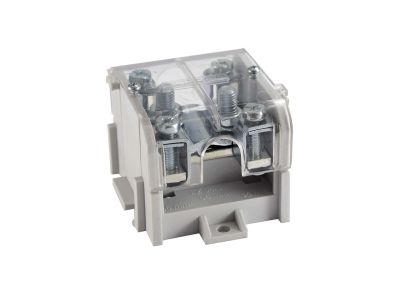

Odgałęźnik instalacyjny 1-segment. z pokrywą LZ1x95/35P (zacisk: 1x95mm2 - 4x35mm2) | 84063002 Simet

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny 1-segmentowy LZ1x95/35P (symbol 84063002) to element przeznaczony do bezpiecznego łączenia i rozgałęziania przewodów w instalacjach elektrycznych. Wyposażony w zaciski umożliwiające podłączenie jednego przewodu o przekroju do 95 mm² oraz czterech przewodów o przekroju do 35 mm², co zapewnia elastyczność w doborze konfiguracji i niezawodność połączeń nawet przy dużych obciążeniach. Produkt dostarczany z pokrywą, co chroni styki przed przypadkowym dotykiem i zanieczyszczeniami.

• Zaciski 1×95 mm² + 4×35 mm²: Umożliwiają podłączenie przewodów o dużych przekrojach, co pozwala na bezpieczne odgałęzienia w obwodach o wysokim natężeniu prądu bez ryzyka przegrzania złączy.
• 1-segmentowa konstrukcja: Kompaktowa obudowa ułatwia montaż w rozdzielnicach i puszkach instalacyjnych, oszczędzając miejsce.
• Pokrywa w zestawie: Zapewnia dodatkową ochronę mechaniczną i izolację styków po zmontowaniu, zwiększając bezpieczeństwo eksploatacji.
• Kolor szary: Uniwersalny wygląd pasujący do standardowych rozdzielnic modułowych.
• Łatwa instalacja: Zaciski śrubowe (typ wynikający z konstrukcji) pozwalają na szybkie i pewne podłączenie przewodów przy użyciu standardowych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu instalacyjnego oraz posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodne z instrukcją producenta gwarantują bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Odgałęźnik LZ1x95/35P znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie przewodów o znacznych przekrojach. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących obwodów.

• Rozgałęzianie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów w puszkach instalacyjnych przy przejściu z większego przekroju na kilka mniejszych.
• Tworzenie odbiorów w instalacjach przemysłowych i komercyjnych, gdzie występują przewody o przekroju 95 mm² i 35 mm².
• Stosowanie w układach zasilania maszyn, urządzeń oraz w automatyce budynkowej przy rozdzielaniu obwodów.

Wskazówki Montażowe

Montaż odgałęźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed podłączeniem przewodów należy sprawdzić, czy ich przekrój mieści się w zakresie podanym na obudowie (1×95 mm² oraz 4×35 mm²). Do mocowania przewodów stosować narzędzia zalecane przez producenta – moment dokręcania śrub oraz średnice przewodów należy dostosować do specyfikacji w dokumentacji technicznej. Odgałęźnik można montować na szynie TH35 (DIN) lub w puszce instalacyjnej – sposób montażu zależy od zastosowanej obudowy i wymogów projektu.

FAQ

• Czy odgałęźnik jest wyposażony w pokrywę? Tak, produkt dostarczany jest z pokrywą, która zabezpiecza zaciski przed przypadkowym dotknięciem i zanieczyszczeniami po zakończeniu montażu.
• Jakie przewody można podłączyć do tego modelu? Odgałęźnik posiada zaciski umożliwiające podłączenie jednego przewodu o przekroju do 95 mm² oraz czterech przewodów o przekroju do 35 mm². Nie należy przekraczać tych wartości, aby zachować bezpieczeństwo połączeń.
• Czy odgałęźnik nadaje się do montażu na szynie DIN? W danych technicznych producenta nie określono bezpośrednio przeznaczenia do szyny DIN. Zalecamy montaż zgodnie z instrukcją dostarczoną z produktem – zazwyczaj odgałęźniki tego typu montuje się w rozdzielnicach na szynie TH35 lub w puszkach instalacyjnych.
