Odgałęźnik instalacyjny 1-segment. z pokrywą LZ 1x95/35P (zacisk: 1x95mm2 - 4x35mm2) | 84063003 Simet

Opis i Kluczowe Cechy

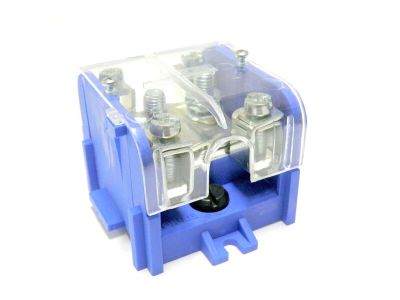

Odgałęźnik instalacyjny 1-segmentowy z pokrywą, oznaczony symbolem 84063003 (LZ 1x95/35P), przeznaczony jest do bezpiecznego łączenia oraz rozgałęziania przewodów w instalacjach elektrycznych. Oferuje zakres zacisków od 1 przewodu o przekroju 95 mm² do 4 przewodów o przekroju 35 mm², co zapewnia elastyczność przy przyłączaniu różnych odbiorników i dopasowanie do istniejącej infrastruktury. Kompaktowa konstrukcja 1-segmentowa ułatwia montaż w rozdzielnicach i puszkach instalacyjnych.

• Zakres przekrojów 1x95mm² – 4x35mm²: Umożliwia przyłączenie przewodu głównego o dużym przekroju i jednocześnie odgałęzienie do czterech mniejszych przewodów, co upraszcza rozdzielanie obwodów i zmniejsza potrzebę stosowania dodatkowych listew zaciskowych.
• Pokrywa ochronna w kolorze niebieskim: Zapewnia ochronę przed przypadkowym dotknięciem części pod napięciem oraz ułatwia identyfikację wizualną w rozdzielnicy.
• Kompaktowa budowa 1-segmentowa: Oszczędza miejsce w szafie rozdzielczej i ułatwia organizację przewodów, idealna do małych rozdzielnic mieszkaniowych i przemysłowych.
• System zacisków śrubowych: Umożliwia szybkie i pewne łączenie przewodów bez konieczności stosowania specjalistycznych narzędzi, zapewniając niezawodny kontakt elektryczny.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną eksploatację w standardowych warunkach instalacyjnych.

Zastosowanie

Odgałęźnik instalacyjny 1-segmentowy z pokrywą znajduje szerokie zastosowanie w rozdzielnicach elektrycznych, puszkach przyłączeniowych oraz szafach sterowniczych. Umożliwia bezpieczne rozgałęzianie obwodów zasilających oraz łączenie przewodów o różnych przekrojach.

• Rozgałęzianie przewodu zasilającego (np. YKY 1x95mm²) na kilka mniejszych odbiorów w rozdzielnicy głównej.
• Łączenie przewodów w punktach przyłączeniowych w instalacjach mieszkaniowych i przemysłowych.
• Tworzenie punktów odgałęźnych w instalacjach oświetleniowych, gniazd wtyczkowych oraz obwodach siłowych.
• Stosowanie w szafach sterowniczych do łączenia przewodów zasilających i sterowniczych przy zachowaniu odpowiednich odstępów izolacyjnych.

Wskazówki Montażowe

Montaż odgałęźnika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie w instalacji i upewnić się o jego braku. Zaleca się stosowanie przewodów o przekrojach zgodnych z zakresem podanym w specyfikacji (max. 1x95mm² lub 4x35mm²). Dokręcanie zacisków należy wykonywać z momentem obrotowym zgodnym z dokumentacją producenta. Połączenia należy regularnie kontrolować pod kątem luzów i oznak przegrzania.

FAQ

• Jakie maksymalne przekroje przewodów można podłączyć? Odgałęźnik umożliwia podłączenie jednego przewodu o przekroju do 95 mm² lub czterech przewodów o przekroju do 35 mm² każdy.
• Czy odgałęźnik jest wyposażony w pokrywę? Tak, produkt jest dostarczany z niebieską pokrywą ochronną, która zabezpiecza przed przypadkowym dotknięciem.
• Do jakich zastosowań najlepiej nadaje się ten model? Idealny do tworzenia rozgałęzień w rozdzielnicach głównych i podrozdzielnicach, szczególnie gdy wymagane jest przyłączenie przewodu o dużym przekroju (95 mm²) i rozdzielenie go na mniejsze obwody.
