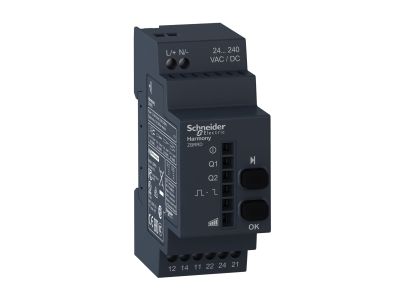

odbiornik programowalny - 2 przeka?niki - 24..240 V AC/DC - 2 przyciski - 6xLED Harmony XB5 | ZBRRD Schneider Electric

Opis i Kluczowe Cechy

Odbiornik programowalny ZBRRD z serii Harmony XB5 firmy Schneider Electric to uniwersalne urządzenie do bezprzewodowego sterowania w systemach automatyki budynkowej. Wyposażony w dwa przekaźniki wyjściowe oraz zasilanie uniwersalne 24–240 V AC/DC, zapewnia elastyczność integracji z różnymi instalacjami elektrycznymi. Dzięki wbudowanym dwóm przyciskom (uczenie, ustawianie parametrów) i sześciu diodom sygnalizacyjnym ułatwia konfigurację i monitorowanie pracy.

• Zasilanie 24–240 V AC/DC: uniwersalny zakres napięcia umożliwia pracę zarówno w instalacjach niskiego napięcia (24 V), jak i standardowych sieciach 230 V AC bez konieczności stosowania dodatkowych zasilaczy.
• 2 przekaźniki wyjściowe: umożliwiają niezależne sterowanie dwoma obwodami odbiorników, np. oświetleniem, sygnalizacją lub napędami.
• Konfigurowalny tryb wyjścia: domyślnie monostabilny, z możliwością przeprogramowania na bistabilny (przełączny) oraz funkcję start/stop – dopasowanie do potrzeb aplikacji.
• 6 diod LED sygnalizacyjnych: wizualizacja stanu zasilania, trybów pracy, stanu wyjść oraz siły sygnału radiowego – ułatwia diagnostykę i szybkie lokalizowanie usterek.
• 2 przyciski konfiguracyjne: przycisk uczenia i przycisk ustawiania parametrów umożliwiają prostą parowanie z nadajnikami i zmianę funkcji bez użycia narzędzi.

Zgodność z Normami

Odbiornik ZBRRD spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE, co potwierdza jego bezpieczeństwo i kompatybilność elektromagnetyczną. Produkt objęty jest programem Green Premium firmy Schneider Electric, gwarantującym zgodność z przepisami środowiskowymi oraz przejrzystość deklaracji ekologicznych.

Zastosowanie

Odbiornik programowalny przeznaczony jest do bezprzewodowego sterowania odbiornikami w systemach automatyki budynkowej i przemysłowej. Współpracuje z bezbateryjnymi nadajnikami szeregu Harmony XB5R/XB4R, eliminując potrzebę prowadzenia kabli sterowniczych.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym – włączanie/wyłączanie, ściemnianie (przy odpowiednim odbiorniku).
• Impulsowe załączanie styczników, przekaźników modułowych lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanu procesów technologicznych – powiadamianie o alarmach, pracy maszyn.
• Automatyka budynkowa – zarządzanie roletami, bramami, systemami HVAC w trybie bezprzewodowym.

Wskazówki Montażowe

Montaż i konfigurację odbiornika powinna przeprowadzać osoba z odpowiednimi uprawnieniami SEP. Przed instalacją bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową zastosowanych przekaźników (dane w dokumentacji produktu). Momenty dokręcania zacisków oraz zalecany przekrój przewodów podano w karcie katalogowej producenta. Po podłączeniu zasilania przeprowadź procedurę uczenia nadajników zgodnie z instrukcją.

FAQ

• Czy odbiornik ma podświetlenie LED? Tak, urządzenie wyposażone jest w 6 diod LED sygnalizacyjnych informujących o zasilaniu, trybie, stanie wyjścia i sile sygnału radiowego.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Standardowo aparatura montowana w rozdzielnicy ma IP20 – należy zachować odpowiednie warunki otoczenia.
• Czy wyjście przekaźnika może pracować w trybie bistabilnym? Tak, odbiornik domyślnie pracuje w trybie monostabilnym, ale można go skonfigurować do trybu bistabilnego (przełącznego) oraz funkcji start/stop za pomocą wbudowanego przycisku ustawiania.
