Odbiornik monostabilny, 230V 5A, montaż w puszce ?60 RS-407 M | RS-407M F&F

Alternatywny kod produktu: RS-407 M

Opis i Kluczowe Cechy

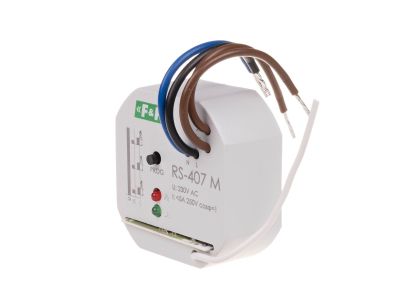

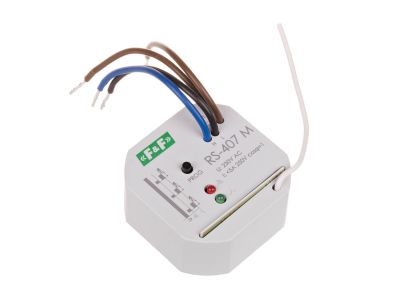

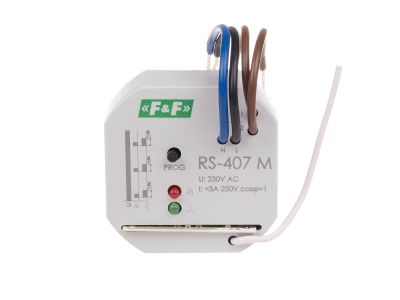

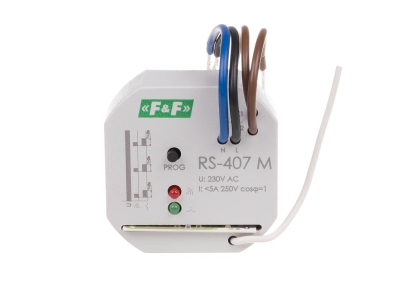

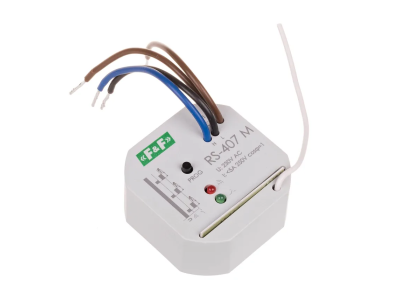

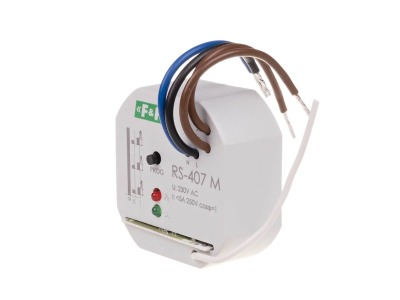

Odbiornik monostabilny RS-407M to kompaktowy przekaźnik radiowy przeznaczony do zdalnego sterowania odbiornikami jednofazowymi. Urządzenie pracuje przy napięciu zasilania 230 V AC i umożliwia przełączanie obciążeń do 5 A. Dzięki separowanemu stykowi normalnie otwartemu (1 × NO) zapewnia galwaniczną izolację między obwodem sterującym a wykonawczym, co podnosi bezpieczeństwo instalacji. Niewielkie wymiary (średnica 55 mm, wysokość 21 mm) pozwalają na montaż w standardowej puszce podtynkowej Ø60, co ułatwia integrację z istniejącą infrastrukturą.

• Separowany styk 1 × NO (5 A / 230 V AC): Galwaniczna izolacja obwodu sterowania od obwodu wykonawczego eliminuje ryzyko przepięcia i zwiększa bezpieczeństwo użytkowania.
• Syndrom LED (zielona + czerwona): Zielona dioda sygnalizuje aktualny stan styku, czerwona – odbiór polecenia lub tryb programowania, co ułatwia diagnostykę i konfigurację.
• Niski pobór mocy (0,8 W): Minimalne obciążenie instalacji elektrycznej, idealne dla systemów pracujących w trybie czuwania.
• Montaż w puszce podtynkowej Ø60: Kompaktowa obudowa o średnicy 55 mm i wysokości 21 mm umożliwia dyskretne umieszczenie w standardowej puszce, oszczędzając miejsce w rozdzielnicy lub bezpośrednio przy odbiorniku.
• Przyłącze 4 × LY 1 mm² (długość 10 cm): Gotowe przewody ułatwiają szybkie i pewne podłączenie do zasilania oraz sterowanego urządzenia.

Zgodność z Normami

Odbiornik RS-407M został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalowanych w budynkach mieszkalnych i komercyjnych.

Zastosowanie

Przekaźnik radiowy RS-407M znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne włączanie i wyłączanie urządzeń elektrycznych za pomocą pilota. Działa w systemie jednokierunkowej transmisji radiowej, współpracując z nadajnikami o odpowiedniej częstotliwości.

• Zdalne sterowanie bram wjazdowych, garażowych i rolet zewnętrznych.
• Załączanie oświetlenia wewnętrznego i zewnętrznego (do 5 A) z pilota lub stacjonarnego przycisku radiowego.
• Uzbrajanie/rozbrajanie systemów alarmowych – monostabilny tryb pracy umożliwia podanie impulsu do centrali.
• Sterowanie wentylacją, nawiewami i innymi urządzeniami jednofazowymi w automatyce budynkowej.

Wskazówki Montażowe

Montaż urządzenia może wykonywać wyłącznie osoba posiadająca uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Odbiornik przeznaczony jest do montażu w puszce podtynkowej o średnicy Ø60 mm na ścianie lub suficie. Podłączenie wykonuje się za pomocą dołączonych przewodów (4 × LY 1 mm², długość 10 cm). Przekrój przewodów zasilających i odbiorczych należy dobrać do wartości prądu obciążenia (max. 5 A) oraz warunków środowiskowych. Momencie dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy odbiornik posiada podświetlenie / sygnalizację LED? Tak, urządzenie wyposażone jest w dwie diody LED: zieloną sygnalizującą stan styku (załączenie) oraz czerwoną informującą o odbiorze sygnału radiowego lub trybie programowania.
• Jaki jest stopień ochrony obudowy? Odbiornik RS-407M posiada stopień ochrony IP20 – jest przystosowany do pracy w suchych pomieszczeniach wewnętrznych, bez bezpośredniego narażenia na wilgoć lub pył.
• W jakim trybie pracuje styk? Styk pracuje w trybie monostabilnym – po zakończeniu transmisji radiowej powraca do stanu spoczynkowego (rozwarty). Umożliwia to wyzwalanie impulsów sterujących dla siłowników bram, rolet lub przekaźników bistabilnych.
