Odbiornik bistabilny RS-407B 230V 5A montaż w puszce Fi60 | RS-407B F&F

Alternatywny kod produktu: RS-407 B

Opis i Kluczowe Cechy

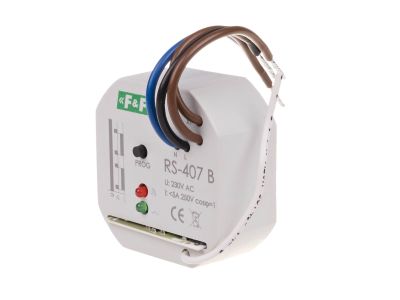

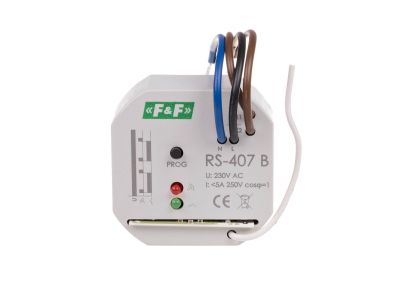

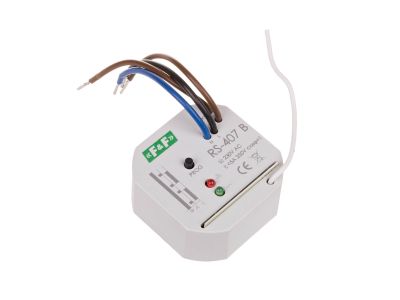

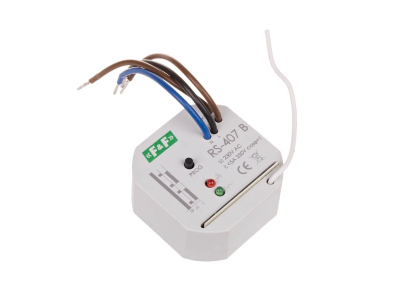

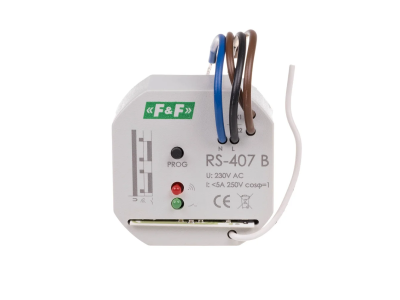

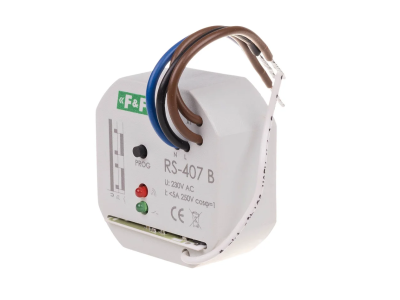

Przedstawiamy odbiornik bistabilny RS-407B, przeznaczony do zdalnego sterowania radiowego. Urządzenie zasilane napięciem 230 V AC, z przekaźnikowym elementem wykonawczym o maksymalnym prądzie obciążenia 5 A. Konfiguracja styków: jeden zestyk normalnie otwarty (1×NO) z separacją galwaniczną, co zapewnia bezpieczne przełączanie obwodów. Kompaktowa obudowa o średnicy 55 mm i wysokości 21 mm umożliwia montaż w puszce podtynkowej Fi60.

• Napięcie zasilania 230 V AC: bezpośrednie podłączenie do sieci domowej, bez konieczności stosowania dodatkowych zasilaczy.
• Maksymalny prąd obciążenia 5 A: umożliwia sterowanie odbiornikami o znacznym poborze mocy, np. oświetleniem LED, żarowym, małymi silnikami.
• Styk separowany 1×NO: zapewnia galwaniczną izolację obwodu sterującego od obciążenia, zwiększając bezpieczeństwo instalacji.
• Sygnalizacja stanu styku (LED zielona) i odbioru/programowania (LED czerwona): ułatwia diagnostykę i konfigurację systemu – zielona dioda informuje o załączeniu wyjścia, czerwona o odebraniu sygnału radiowego lub trybie programowania.
• Niski pobór mocy 0,8 W: energooszczędne rozwiązanie, niewpływające znacząco na rachunki za prąd.
• Szeroki zakres temperatury pracy -25 ÷ 50 °C: niezawodne działanie w różnych warunkach klimatycznych wewnątrz budynków.

Zgodność z Normami

Odbiornik RS-407B został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Urządzenie przeznaczone do montażu i użytkowania w suchych pomieszczeniach (stopień ochrony IP20).

Zastosowanie

Odbiornik bistabilny RS-407B znajduje zastosowanie w systemach zdalnego sterowania radiowego, umożliwiając wygodne zarządzanie różnymi odbiornikami w budynkach mieszkalnych i komercyjnych.

• Sterowanie oświetleniem – włączanie/wyłączanie lub przełączanie grup świateł za pomocą pilota.
• Sterowanie roletami, żaluzjami i markizami – podnoszenie i opuszczanie za pomocą impulsów bistabilnych.
• Zdalne uzbrajanie i rozbrajanie systemów alarmowych – przełączanie stref zabezpieczeń.
• Automatyka bram wjazdowych, drzwi garażowych i furtek – wygodne otwieranie z pilota.

Wskazówki Montażowe

Montaż odbiornika RS-407B może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilającym. Urządzenie przeznaczone jest do montażu w puszce podtynkowej o średnicy 60 mm (Fi60). Należy zapewnić odpowiednie warunki chłodzenia i unikać montażu w miejscach narażonych na wilgoć (IP20). Do podłączenia wykorzystaj dołączone przewody przyłączeniowe (4 szt. LY o przekroju 1 mm², długość 10 cm). Maksymalny prąd obciążenia nie może przekraczać 5 A. Dokręcaj śruby zacisków momentem zgodnym z dokumentacją producenta.

FAQ

• Czy odbiornik ma podświetlenie LED? Tak, wyposażony jest w dwie diody LED: zieloną sygnalizującą stan styku (załączenie wyjścia) oraz czerwoną sygnalizującą odbiór sygnału radiowego lub tryb programowania.
• Jaki jest stopień ochrony odbiornika? Stopień ochrony IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach wewnętrznych, chronione przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale nie przed wilgocią.
• Jak działa tryb bistabilny? Przekaźnik zmienia stan przy każdym odebranym impulsie radiowym – raz załącza, raz wyłącza wyjście. Stan ten jest pamiętany nawet po zaniku napięcia (bistabilny). Do zmiany stanu wymagany jest kolejny impuls.
