Ogranicznik przepięć typu 2 klasa wymagań C, UC 350V wkłady ochronne | 5SD7464-1 Siemens

Alternatywny kod produktu: 5SD74641

Opis i Kluczowe Cechy

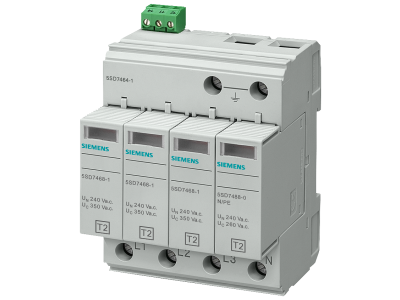

Siemens 5SD7464-1 to ogranicznik przepięć typu 2 (klasa C) o napięciu trwałym UC 350 V, przeznaczony do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Wykorzystuje wymienne wkłady ochronne, co ułatwia serwis i minimalizuje przestoje. Urządzenie należy do rodziny SENTRON i charakteryzuje się kompaktową budową umożliwiającą montaż na szynie TH35 w rozdzielnicach modułowych.

• Typ 2 (klasa C): Ochrona przed przepięciami atmosferycznymi i łączeniowymi w instalacjach niskiego napięcia.
• Napięcie trwałe UC 350 V: Odpowiednie dla sieci 230/400 V AC, zapewnia stabilną pracę w typowych warunkach zasilania.
• Wkłady ochronne: Wymienne moduły umożliwiają szybką wymianę uszkodzonego elementu bez demontażu całego ogranicznika.
• Wyraźne wskazanie stanu: Wbudowany wskaźnik wizualnie informuje o zużyciu lub uszkodzeniu wkładu, ułatwiając przeglądy konserwacyjne.
• Kod DataMatrix na obudowie: Umożliwia szybki dostęp do szczegółowych danych technicznych i konfiguracyjnych za pomocą czytnika.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z wymaganiami dla ograniczników przepięć typu 2 (klasa C) i posiada certyfikat CE. Spełnia standardy bezpieczeństwa obowiązujące w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przepięć 5SD7464-1 znajduje zastosowanie w systemach ochrony odgromowej i przeciwprzepięciowej budynków. Chroni wrażliwe odbiorniki przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

• Ochrona rozdzielnic głównych i podrozdzielni w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Zabezpieczenie instalacji w sieciach TN i TT przed przepięciami przenikającymi z linii zasilającej.
• Stosowanie w systemach automatyki budynkowej, sterowania i oświetlenia.
• Ochrona urządzeń elektronicznych, takich jak zasilacze, sterowniki PLC czy centrale alarmowe.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Zaleca się stosowanie wkładek ochronnych zgodnych z typem 5SD7464-1.

FAQ

• Jakie napięcie trwałe ma ten ogranicznik? Napięcie trwałe UC wynosi 350 V AC, co jest typowe dla sieci 230/400 V.
• Czy ma wbudowaną sygnalizację stanu? Tak, ogranicznik wyposażony jest w wyraźny wskaźnik informujący o zużyciu lub uszkodzeniu wkładu ochronnego.
• Jaki jest stopień ochrony? Stopień ochrony nie został podany w danych technicznych – standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20.
