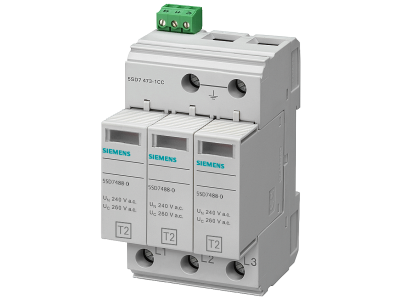

Ogranicznik przepięć typu 2 UC 600V AC, wtykowe wkłady ochronne, 3-bieg., 3+0 | 5SD7473-1 Siemens

Alternatywny kod produktu: 5SD74731

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 Siemens 5SD7473-1 z serii SENTRON przeznaczony jest do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Urządzenie w konfiguracji 3+0, o napięciu ciągłej pracy UC 600 V AC, wyposażono w wtykowe wkłady ochronne ułatwiające serwis. Kompaktowa budowa i funkcjonalności, takie jak styk zdalnej sygnalizacji czy beznarzędziowy demontaż z szyny, podnoszą komfort eksploatacji.

• Typ 2 (ogranicznik przepięć): Skutecznie chroni instalację oraz podłączone urządzenia przed przepięciami pochodzącymi od wyładowań atmosferycznych i czynności łączeniowych, minimalizując ryzyko uszkodzeń.
• Wtykowe wkłady ochronne: Umożliwiają szybką i bezpieczną wymianę zużytego modułu bez konieczności demontażu całego urządzenia z szyny – skraca czas przestoju instalacji.
• Styk zdalnej sygnalizacji: Pozwala na zewnętrzne monitorowanie stanu ogranicznika (np. poprzez system BMS lub PLC) – ułatwia szybkie wykrycie konieczności wymiany wkładu.
• Beznarzędziowe zdejmowanie z szyny montażowej: Przyspiesza montaż i demontaż urządzenia podczas prac serwisowych lub rozbudowy rozdzielnicy.
• Ochrona przed obejmowaniem i dotykiem oraz kod Datamatrix: Zapewnia bezpieczeństwo personelu podczas obsługi, a kod Datamatrix umożliwia szybki dostęp do danych technicznych i dokumentacji produktu.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących ochrony przeciwprzepięciowej oraz posiada certyfikację CE. Zastosowane rozwiązania konstrukcyjne gwarantują bezpieczną pracę zgodną z obowiązującymi standardami branżowymi.

Zastosowanie

Ogranicznik przepięć typu 2 Siemens 5SD7473-1 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych, przemysłowych oraz infrastrukturalnych. Chroni instalacje przed skutkami przepięć, zapewniając ciągłość pracy i ochronę wrażliwych odbiorników.

• Ochrona rozdzielnic głównych w budynkach użyteczności publicznej przed przepięciami atmosferycznymi.
• Zabezpieczenie linii zasilających urządzenia przemysłowe (sterowniki PLC, napędy, falowniki) przed przepięciami łączeniowymi.
• Stosowanie w systemach fotowoltaicznych i infrastrukturze ładowania pojazdów elektrycznych jako ochrona przepięciowa strony AC.
• Ochrona instalacji teleinformatycznych i sterowania w budynkach inteligentnych przed zakłóceniami z sieci zasilającej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Ogranicznik przeznaczony jest do montażu na szynie TH35 (DIN), a beznarzędziowy demontaż ułatwia jego pozycjonowanie. Momenty dokręcania połączeń oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy wkłady ochronne są wymienne? Tak, ogranicznik wyposażono we wtykowe wkłady ochronne, które można łatwo wymienić po zadziałaniu – bez konieczności demontażu całego urządzenia z szyny.
• W jaki sposób uzyskać informację o stanie ogranicznika? Urządzenie posiada styk zdalnej sygnalizacji umożliwiający przesyłanie informacji o stanie (np. do systemu nadzoru) oraz wyraźne wskaźniki błędów na obudowie.
• Czy ogranicznik można zamontować w dowolnej rozdzielnicy? Produkt jest przystosowany do montażu na standardowej szynie TH35 i wymaga zachowania odpowiednich odstępów oraz warunków środowiskowych zgodnych z dokumentacją – montaż powinien wykonać elektryk z uprawnieniami.
