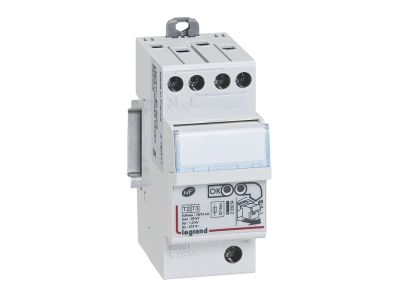

Ochronnik przeciwprzepięciowy modułowy typ 2 (klasa C) 1P+N 12kA,z zabezpieczeniem, wymienny wkład | 003951 Legrand

Opis i Kluczowe Cechy

Ochronnik przeciwprzepięciowy modułowy typ 2 (dawniej klasa C) 1P+N o symbolu 003951 to standardowe zabezpieczenie instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Przystosowany do sieci TT oraz TNS o napięciu maksymalnym Uc = 275 V~. Dzięki prądowi wyładowczemu Imax = 12 kA/biegun (impuls 8/20 µs) oraz prądowi znamionowemu In = 10 kA/biegun skutecznie ogranicza przepięcia, chroniąc wrażliwe odbiorniki. Zastosowana technologia warystorowa zapewnia szybką odpowiedź, a wymienne wkłady z wskaźnikiem stanu ułatwiają serwis. Szerokość 2 moduły (35 mm) pozwala na montaż w standardowych rozdzielnicach.

• Typ 2 (klasa C): Przeznaczony do instalacji w rozdzielnicach obwodowych budynków mieszkalnych i małych obiektów komercyjnych – skutecznie redukuje przepięcia do bezpiecznego poziomu.
• Imax = 12 kA/biegun (8/20 µs): Wysoka zdolność wyładowcza gwarantuje ochronę nawet przy silnych udarach prądowych, minimalizując ryzyko uszkodzenia instalacji.
• In = 10 kA/biegun: Znamionowy prąd wyładowczy zapewnia wielokrotną, niezawodną pracę w typowych warunkach sieci.
• Napięcie maksymalne Uc = 275 V~: Dopasowany do napięcia w sieciach 230/400 V z zapasem bezpieczeństwa, pracuje stabilnie bez ryzyka przedwczesnego zużycia.
• Wymienne wkłady ze wskaźnikiem stanu: Wskaźnik zielony – wkład sprawny, czerwony – konieczna wymiana. Umożliwia szybką kontrolę i serwis bez demontażu całego urządzenia.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania norm IEC/EN 61643-11 oraz posiada certyfikację CE. Zgodność z tymi standardami potwierdza jego skuteczność i bezpieczeństwo w ochronie przed przepięciami w instalacjach niskiego napięcia.

Zastosowanie

Ochronnik typ 2 jest zalecany do montażu w rozdzielnicach obwodowych, gdzie stanowi główną linię obrony przed przepięciami pochodzącymi z sieci zasilającej. Sprawdza się w następujących scenariuszach:

• Ochrona instalacji elektrycznej w budynkach mieszkalnych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie małych obiektów komercyjnych (biura, sklepy, magazyny) o niskim poziomie ryzyka.
• Stosowanie w systemach zasilania sieci TT oraz TNS (230/400 V~, 50/60 Hz) jako ochrona przed przepięciami w liniach fazowych i neutralnych (1P+N).
• Współpraca z innymi stopniami ochrony (typ 1 i typ 3) w koncepcji strefowej ochrony odgromowej i przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ochronnika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia i wymaganiami norm. Moment dokręcania śrub zaciskowych – według dokumentacji producenta. Po montażu sprawdź wskaźnik stanu wkładu (zielony = poprawna praca). W przypadku sygnalizacji czerwonej niezwłocznie wymień wkład na nowy, zachowując ciągłość ochrony.

FAQ

• Czy ochronnik posiada podświetlenie/LED? Nie, produkt nie ma podświetlenia. Stan pracy sygnalizowany jest przez wskaźnik mechaniczny: kolor zielony oznacza sprawny wkład, czerwony – konieczność wymiany.
• Jaki stopień ochrony IP ma to urządzenie? W danych producenta nie podano stopnia IP. Dla aparatury modułowej instalowanej w rozdzielnicy standardowo przyjmuje się ochronę przed dotykiem IP20 (brak danych szczegółowych – należy kierować się instrukcją montażu).
• Jaki jest tryb pracy styku – warystor czy iskiernik? Zastosowano technologię warystorową. Ogranicznik działa jako warystor tlenkowo-cynkowy, który szybko reaguje na wzrost napięcia, ograniczając przepięcie do bezpiecznego poziomu i samoczynnie powraca do stanu wysokiej rezystancji po ustąpieniu impulsu.
