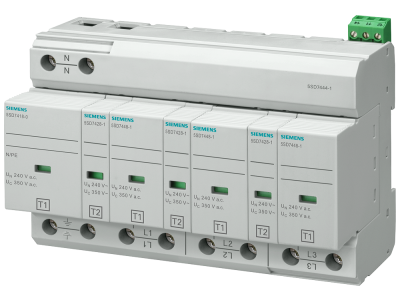

Ochronnik przeciwprzepięciowy KOMBI, typ 1+2, klasa B+C, 350V, 4-biegunowy, do sieci TN-S I TT, 8mm | 5SD7444-1 Siemens

Alternatywny kod produktu: 5SD74441

Opis i Kluczowe Cechy

Siemens 5SD7444-1 to ochronnik przeciwprzepięciowy kombinowany typu 1+2 (klasa B+C), przeznaczony do sieci TN-S i TT. Urządzenie 4-biegunowe o napięciu 350V zapewnia kompleksową ochronę przed bezpośrednimi wyładowaniami piorunowymi oraz przepięciami łączeniowymi. Dzięki wbudowanemu stykowi zdalnej sygnalizacji umożliwia monitorowanie stanu pracy, a beznarzędziowy demontaż i widoczny wskaźnik błędów ułatwiają obsługę i serwis.

• Typ 1+2 (klasa B+C): Ochrona przed bezpośrednim uderzeniem pioruna i przepięciami łączeniowymi – jedno urządzenie zastępuje dwa, oszczędzając miejsce w rozdzielnicy.
• Napięcie 350V / 4-biegunowy: Przeznaczony do trójfazowych sieci TN-S i TT, zapewnia skuteczne ograniczanie przepięć we wszystkich przewodach fazowych i neutralnym.
• Styk zdalnej sygnalizacji: Umożliwia przekazanie informacji o stanie ochronnika do systemu nadzoru lub sterowania.
• Beznarzędziowe zdejmowanie z szyny: Szybki montaż i demontaż bez użycia narzędzi – skraca czas instalacji i serwisu.
• Wyraźny wskaźnik błędów i kod Datamatrix: Natychmiastowa wizualna informacja o stanie urządzenia oraz łatwy dostęp do danych produktu (numer seryjny, parametry) za pomocą skanera.

Zgodność z Normami

Ochronnik Siemens 5SD7444-1 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa, zapewniając niezawodną ochronę instalacji elektrycznych.

Zastosowanie

Uniwersalna konstrukcja ochronnika sprawdza się w różnorodnych instalacjach wymagających ochrony odgromowej i przeciwprzepięciowej.

• Ochrona głównej rozdzielnicy budynków mieszkalnych, biurowych i przemysłowych przed skutkami wyładowań atmosferycznych.
• Zabezpieczenie wrażliwych odbiorników (serwerownie, systemy alarmowe, sterowniki PLC) przed przepięciami łączeniowymi.
• Stosowanie w instalacjach fotowoltaicznych i innych źródłach energii odnawialnej wymagających ochrony typu 1+2.
• Rozbudowa istniejących systemów ochrony odgromowej w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż ochronnika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem spodziewanego wyładowania oraz zaleceniami producenta. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną. Należy pamiętać o zastosowaniu odpowiednich zabezpieczeń nadprądowych (wkładek topikowych lub wyłączników nadprądowych) zgodnie z instrukcją.

FAQ

• Czy ochronnik posiada podświetlenie? Nie. Stan pracy sygnalizowany jest za pomocą wbudowanego wskaźnika wizualnego (zielony / czerwony) oraz opcjonalnego styku zdalnej sygnalizacji.
• Jaki jest stopień ochrony IP? Ochronnik ma stopień ochrony IP20 – typowy dla aparatury modułowej montowanej w suchych pomieszczeniach wewnątrz rozdzielnic.
• W jakich sieciach można stosować ten model? Przeznaczony do sieci TN-S oraz TT, z napięciem międzyfazowym 350V (przy 230/400V). Do sieci TN-C wymagana jest inna konfiguracja.
