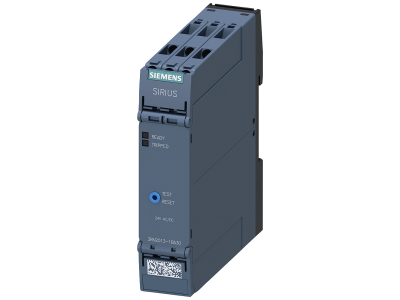

Termistorowy przekaźnik ochronny silnika, standard, przyłącze śrubowe 2 zestyki przełączne AC/DC 24V | 3RN2013-1BA30 Siemens

Alternatywny kod produktu: 3RN20131BA30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika Siemens SIRIUS 3RN2013-1BA30 to urządzenie do bezpośredniego pomiaru temperatury uzwojenia silnika, przeznaczone do ochrony przed przegrzaniem w standardowych oraz zagrożonych wybuchem strefach gazu i pyłu (ATEX). Działa z czujnikami PTC, co eliminuje konieczność parametryzacji. Wyposażony w dwa zestyki przełączne, zasilanie 24 V AC/DC oraz przyłącze śrubowe. Diody LED umożliwiają szybką diagnostykę błędów. Urządzenie odporne na warunki klimatyczne, zabezpieczone przed dotykiem.

• Bezpośredni pomiar temperatury uzwojenia: Precyzyjna ochrona silnika przed przegrzaniem nawet w nietypowych warunkach eksploatacji – ciężki rozruch, hamowanie, częste przełączanie, niewystarczające chłodzenie – zapobiega przewymiarowaniu silnika.
• Dwa zestyki przełączne: Umożliwiają realizację sygnalizacji i odłączania zasilania w obwodach sterowania przy napięciu 24 V AC/DC.
• Praca z czujnikami PTC (bez parametryzacji): Automatyczne dopasowanie do charakterystyki termistorów – brak konieczności ustawiania progów temperatury, redukcja ryzyka błędów konfiguracyjnych.
• Diody LED: Natychmiastowa informacja o stanie urządzenia i rodzaju usterki, co skraca czas diagnozy podczas rozruchu i eksploatacji.
• Dopuszczenie ATEX: Możliwość ochrony silników pracujących w atmosferach wybuchowych gazu lub pyłu – spełnienie wymogów bezpieczeństwa w strefach zagrożonych.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich dyrektyw i posiada certyfikat CE. Dzięki dopuszczeniu ATEX nadaje się do stosowania w urządzeniach pracujących w strefach zagrożonych wybuchem. Urządzenie jest odporne klimatycznie i zabezpieczone przed dotykiem zgodnie z ogólnymi standardami dla aparatury w rozdzielnicach (typowa ochrona obudowy IP20).

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2013-1BA30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przegrzaniem – szczególnie w trudnych warunkach pracy oraz w środowiskach o ryzyku wybuchu.

• Ochrona silników w napędach o ciężkim rozruchu, częstym przełączaniu lub hamowaniu (np. przenośniki, dźwigi, wentylatory).
• Instalacje w strefach zagrożonych wybuchem gazu lub pyłu (ATEX) – zakłady chemiczne, rafinerie, młyny, elektrownie.
• Automatyka budynkowa i przemysłowa – sygnalizacja przekroczenia temperatury, wyzwalanie styczników lub przekaźników, komunikacja z systemem nadzoru (PLC).
• Układy z silnikami o zmiennym obciążeniu i ograniczonym chłodzeniu – pompy, kompresory, agregaty.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia zasilania i obwodów pomocniczych. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy lub obudowie o dostatecznym stopniu ochrony. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz prądem obciążenia styków – szczegółowe wartości momentów dokręcania zacisków i dopuszczalnych przekrojów znajdują się w dokumentacji producenta. Po zakończeniu prac sprawdzić poprawność połączeń i działanie układu.

FAQ

• Czy przekaźnik wymaga programowania lub nastaw parametrów? Nie. Dzięki zastosowaniu czujników PTC urządzenie automatycznie dopasowuje się do charakterystyki termistora – parametryzacja nie jest konieczna. Wystarczy podłączyć czujnik i zasilanie.
• W jaki sposób sygnalizowana jest awaria? Trzy diody LED na panelu czołowym wskazują stan pracy, zadziałanie ochrony (przegrzanie) oraz ewentualne uszkodzenie obwodu czujnika (zwarcie/rozwarcie). Umożliwia to szybką lokalizację usterki bez użycia dodatkowych przyrządów.
• Jaki stopień ochrony ma samo urządzenie? Przekaźnik posiada konstrukcję zabezpieczoną przed dotykiem – typowy stopień ochrony dla aparatury modułowej instalowanej wewnątrz rozdzielnic. Ostateczny stopień ochrony całej instalacji zależy od zastosowanej obudowy.
