Zabezpieczenie przed dotykiem do wolnych przyłączy do szyn zbiorczych kołkowych wg UL | 5ST3666-1HG Siemens

Alternatywny kod produktu: 5ST36661HG

Opis i Kluczowe Cechy

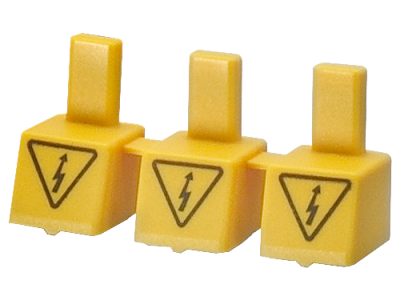

Zabezpieczenie przed dotykiem 5ST3666-1HG firmy Siemens to dedykowany element ochronny do wolnych przyłączy szyn zbiorczych kołkowych wykonanych według normy UL 489. Zapewnia skuteczną izolację części pod napięciem (480Y/277 V) podczas prac serwisowych, rozbudowy instalacji lub wymiany aparatury. Osłona montowana jest bez użycia narzędzi, co przyspiesza czynności konserwacyjne przy zachowaniu wysokiego poziomu bezpieczeństwa.

• Ochrona przed dotykiem bezpośrednim: Zapobiega przypadkowemu kontaktowi z zaciskami pod napięciem na szynie zbiorczej, minimalizując ryzyko porażenia prądem elektrycznym podczas rozbudowy lub serwisu.
• Kompatybilność z szynami UL 489 (480Y/277 V): Przeznaczona do pracy z szynami zbiorczymi kołkowymi spełniającymi normę UL 489, dedykowanymi do systemów rozdziału energii o napięciu 480Y/277 V.
• Szybki montaż beznarzędziowy: Nakładana bezpośrednio na wolne przyłącza – nie wymaga wkrętów ani narzędzi, co skraca czas instalacji i ułatwia tymczasowe zabezpieczanie.
• Trwałe wykonanie izolacyjne: Materiał zastosowany w osłonie zapewnia odpowiednią odporność mechaniczną i dielektryczną, utrzymując ochronę przez cały okres eksploatacji rozdzielnicy.
• Wsparcie wymogów BHP: Umożliwia bezpieczne prace w strefie szyn zbiorczych bez konieczności demontażu całej infrastruktury, zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zgodność z Normami

Produkt jest przeznaczony do stosowania w systemach opartych na szynach zbiorczych kołkowych zgodnych z normą UL 489. Posiada oznakowanie CE, co potwierdza jego zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa użytkowania. Nie podano dodatkowych norm szczegółowych.

Zastosowanie

Zabezpieczenie przed dotykiem 5ST3666-1HG znajduje zastosowanie wszędzie tam, gdzie szyny zbiorcze kołkowe są wykorzystywane do rozdziału energii w rozdzielnicach niskiego napięcia, a dostęp do wolnych przyłączy wymaga szybkiego i bezpiecznego odizolowania.

• Tymczasowe zabezpieczanie nieużywanych przyłączy podczas rozbudowy rozdzielnicy głównej lub podrozdzielni.
• Ochrona szyn zbiorczych w modułowych systemach rozdziału energii (np. w halach przemysłowych, centrach danych) podczas prac konserwacyjnych.
• Stosowanie w serwisie i utrzymaniu ruchu, aby umożliwić bezpieczne odłączenie i ponowne podłączenie aparatury bez ryzyka przypadkowego kontaktu.
• Uzupełnienie systemów zabezpieczeń przed dotykiem w istniejących rozdzielnicach, szczególnie w miejscach, gdzie standardowe osłony nie są przewidziane.

Wskazówki Montażowe

Montaż zabezpieczenia przed dotykiem może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV) i odpowiednie uprawnienia elektryczne. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy i upewnić się, że szyna zbiorcza jest pozbawiona napięcia (zgodnie z procedurą zamknięcia i oznakowania). Osłonę nakłada się wciskając ją na wolne przyłącze szyny kołkowej – nie są wymagane narzędzia. Należy upewnić się, że element jest całkowicie osadzony i nie ma możliwości jego przypadkowego wysunięcia. Sprawdzić zgodność z dokumentacją techniczną producenta.

FAQ

• Czy to zabezpieczenie nadaje się do szyn zbiorczych innych niż zgodne z UL? Produkt jest dedykowany do szyn zbiorczych kołkowych wykonanych według normy UL 489. Kompatybilność z innymi typami szyn (np. DIN, Schrack) należy sprawdzić indywidualnie na podstawie wymiarów i geometrii przyłącza.
• Jaki stopień ochrony zapewnia ta osłona? Sam element nie ma przypisanego konkretnego stopnia IP – jego zadaniem jest ochrona przed dotykiem bezpośrednim (ochrona przed dotknięciem części pod napięciem). W rozdzielnicach zamkniętych standardowo uzyskuje się tym samym ochronę na poziomie IP20 (zakres podstawowy). Dla wyższych wymagań należy stosować dodatkowe obudowy.
• Czy mogę stosować to zabezpieczenie w systemie 3-fazowym 480Y/277 V? Tak. Napięcie znamionowe szyny 480Y/277 V jest uwzględnione w specyfikacji. Osłona nie wpływa na parametry obwodu i może być zakładana na dowolne przyłącza szyny niezależnie od fazy.
