Obudowa z przyciskiem CEP1-1001 | 1SFA619811R1001 ABB

Alternatywny kod produktu: 1SFA619811R1001

Opis i Kluczowe Cechy

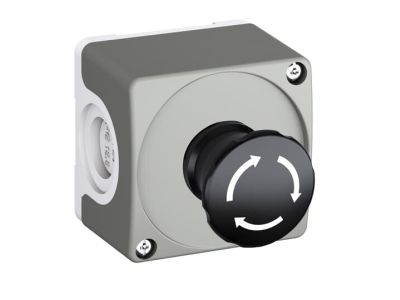

Obudowa z przyciskiem zatrzymania awaryjnego CEP1-1001 (symbol 1SFA619811R1001) to kompaktowe rozwiązanie do montażu na panelach sterowniczych. Wyposażona w przycisk zatrzymania awaryjnego o średnicy 40 mm z mechanizmem zwolnienia obrotowego, zapewnia szybkie i pewne zatrzymanie maszyny w sytuacjach awaryjnych. Wbudowane styki 1NO+1NC umożliwiają sterowanie obwodami bezpieczeństwa.

• Przycisk zatrzymania awaryjnego 40 mm: Wysoce widoczna czerwona głowica z żółtym pierścieniem ułatwia natychmiastową identyfikację w sytuacjach awaryjnych.
• Mechanizm zwolnienia obrotowego: Zapobiega przypadkowemu uruchomieniu maszyny po zatrzymaniu awaryjnym – konieczne jest ręczne odblokowanie.
• Styki 1NO+1NC: Pozwalają na bezpośrednie sterowanie obwodami bezpieczeństwa i sygnalizację stanu zatrzymania.
• Montaż poziomy na panelu: Kompaktowa konstrukcja ułatwia montaż w ograniczonej przestrzeni obudów sterowniczych.
• Zwarta budowa: Idealna do zastosowań wymagających oszczędności miejsca w szafach sterowniczych i pulpitach operatorskich.

Zgodność z Normami

Obudowa z przyciskiem CEP1-1001 spełnia wymagania norm bezpieczeństwa maszyn i urządzeń, w tym dyrektyw unijnych dotyczących maszyn (2006/42/WE) oraz norm EN ISO 13850 i EN 60204-1. Posiada oznakowanie CE.

Zastosowanie

Obudowa z przyciskiem zatrzymania awaryjnego CEP1-1001 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest szybkie i niezawodne zatrzymanie w sytuacjach awaryjnych.

• Szafy sterownicze i pulpity operatorskie w maszynach produkcyjnych.
• Systemy transportowe i linie montażowe wymagające awaryjnego zatrzymania.
• Urządzenia do obróbki materiałów i maszyny pakujące.
• Infrastruktura przemysłowa, gdzie priorytetem jest bezpieczeństwo personelu.

Wskazówki Montażowe

Montaż obudowy z przyciskiem zatrzymania awaryjnego powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Otwór montażowy o średnicy 40 mm należy wyciąć w panelu sterowniczym, zachowując odpowiednie tolerancje. Przycisk montować z zewnątrz, dokręcając nakrętki mocujące. Po zamontowaniu należy przeprowadzić test funkcjonalny, sprawdzając działanie styku NO/NC. Wszystkie połączenia elektryczne powinny być wykonane zgodnie z dokumentacją techniczną urządzenia.

FAQ

• Jaki jest średnica otworu montażowego przycisku? Przycisk zatrzymania awaryjnego wymaga otworu o średnicy 40 mm, co ułatwia montaż w standardowych panelach sterowniczych.
• Czy przycisk posiada mechanizm blokady? Tak, mechanizm zwolnienia obrotowego uniemożliwia przypadkowe odblokowanie i ponowne uruchomienie maszyny po zatrzymaniu awaryjnym.
• Jakie styki posiada przycisk? Przycisk wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co pozwala na elastyczne sterowanie obwodami bezpieczeństwa.
