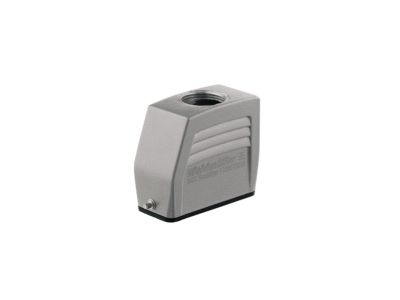

Obudowa wtyczki HDC 10A TOLU 1PG16G, wielkość 2, IP65 | 1663930000 Weidmuller

Opis i Kluczowe Cechy

Obudowa wtyczki HDC (Heavy Duty Connector) seria TOLU, symbol 1663930000, o prądzie znamionowym 10 A i stopniu ochrony IP65. Wykonana w rozmiarze 2, wyposażona w dławik kablowy 1PG16G. Przeznaczona do tworzenia szczelnych połączeń w instalacjach przemysłowych, zapewniając niezawodność w trudnych warunkach.

• Prąd znamionowy 10 A: bezpieczna praca w obwodach sterowania i sygnalizacji o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Stopień ochrony IP65: pyłoszczelność i ochrona przed strugami wody, umożliwia montaż w środowiskach wilgotnych, zapylonych i na zewnątrz.
• Dławik kablowy 1PG16G: szczelne wprowadzenie przewodu o odpowiedniej średnicy, zapewniające dodatkową ochronę mechaniczną i ciągłość uszczelnienia.
• Wielkość 2 (rozmiar obudowy): kompaktowa konstrukcja ułatwiająca integrację w rozdzielnicach i puszkach przyłączeniowych.
• System HDC (Heavy Duty Connector): modułowa budowa umożliwiająca szybkie łączenie i rozłączanie w zastosowaniach przemysłowych, np. w maszynach i urządzeniach.

Zgodność z Normami

Produkt wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa elektrycznego oraz wymogami norm DIN dla złączy przemysłowych. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań.

Zastosowanie

Obudowa wtyczki HDC znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna, szczelna i łatwa w demontażu styczność w obwodach sterowniczych i zasilania urządzeń przemysłowych.

• Łączenie kabli w szafach sterowniczych i rozdzielnicach w środowiskach wilgotnych oraz zapylonych.
• Przyłącze modułów sygnalizacyjnych, czujników i siłowników w automatyce przemysłowej.
• Tworzenie szybkozłączy dla tymczasowych instalacji na halach produkcyjnych.
• Zasilanie urządzeń w systemach transportu, logistyki i obróbki materiałów.

Wskazówki Montażowe

Montaż i podłączenie może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy zamontować na panelu lub w puszce zgodnie z wytycznymi producenta. Przewód wprowadzić przez dławik 1PG16G, dokręcając go z momentem zalecanym przez producenta dławika. Przekrój przewodu dobrać odpowiednio do obciążenia prądowego 10 A. Należy zachować integralność uszczelki obudowy w celu utrzymania klasy IP65.

FAQ

• Czy obudowa posiada styki? Obudowa wtyczki HDC nie zawiera styków – jest to zewnętrzna obudowa przeznaczona do montażu wkładek stykowych (sprzedawanych oddzielnie) oraz dławika kablowego.
• Jaki jest stopień ochrony? Obudowa posiada stopień ochrony IP65, co oznacza pyłoszczelność i odporność na strugi wody (ochrona przed zalaniem).
• Jaki jest maksymalny przekrój przewodu dla dławika 1PG16G? Dławik 1PG16G przeznaczony jest dla przewodów o średnicy zewnętrznej w zakresie typowym dla gwintu PG16 (np. 10–14 mm). Przekrój żyły dobrać do prądu 10 A (zalecany min. 1,5 mm² Cu). Szczegółowe wartości znajdują się w dokumentacji dławika.
