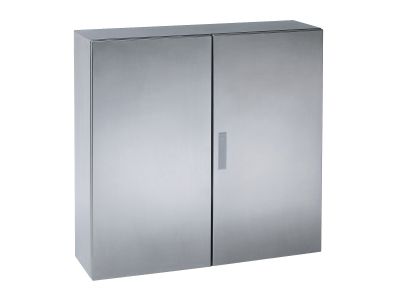

Obudowa wisząca ze stali nierdzewnej S3xIP66 304L 1000x1000x300mm Spacial | NSYS3X101030 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3X NSYS3X101030 to kompaktowa obudowa ze stali nierdzewnej 304L o wymiarach 1000 x 1000 x 300 mm. Dzięki stopniowi ochrony IP66 zapewnia skuteczną barierę przed pyłem i strumieniami wody, co czyni ją niezawodnym rozwiązaniem w wymagających środowiskach przemysłowych. Konstrukcja obejmuje dwa wzmocnione drzwi z zamkiem oraz korpus przystosowany do montażu aparatury elektrycznej.

• Stal nierdzewna 304L: odporność na korozję i działanie agresywnych czynników chemicznych – gwarantuje długą żywotność w trudnych warunkach (np. przemysł spożywczy, chemiczny).
• Stopień ochrony IP66: pyłoszczelność i ochrona przed silnymi strumieniami wody – umożliwia bezpieczną pracę w środowiskach wilgotnych, zapylonych oraz na zewnątrz budynków.
• Wymiary 1000 x 1000 x 300 mm: przestronna komora montażowa – pozwala na zabudowę rozdzielnic, sterowników PLC, zasilaczy i aparatury w jednej obudowie.
• Rama wzmocniona z otworami: ułatwia szybki montaż szyn DIN, płyt montażowych i osprzętu – skraca czas instalacji i zwiększa elastyczność konfiguracji.
• Dwoje drzwi z zamkiem: wygodny dostęp do wnętrza z obu stron przy jednoczesnym zabezpieczeniu przed nieautoryzowanym otwarciem – zwiększa bezpieczeństwo użytkowania.

Zgodność z Normami

Obudowa spełnia wymagania obowiązujących norm europejskich dotyczących obudów rozdzielnic i sterownic. Posiada certyfikat CE, gwarantujący zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych zgodnie z przeznaczeniem producenta.

Zastosowanie

Obudowa Spacial S3X została zaprojektowana do zadań, gdzie wymagana jest wytrzymałość mechaniczna i odporność na warunki atmosferyczne. Sprawdzi się w następujących scenariuszach:

• Instalacje rozdzielnic głównych i podrozdzielnic w halach produkcyjnych, magazynach i na zewnątrz budynków.
• Zabudowa aparatury sterującej, przekaźników, styczników i zasilaczy w przemyśle spożywczym, chemicznym oraz w oczyszczalniach ścieków.
• Systemy automatyki budynkowej i sterowania oświetleniem w obiektach o podwyższonej wilgotności (np. myjnie, tunele technologiczne).
• Jako obudowa dla układów UPS, falowników i innych urządzeń wymagających ochrony przed wilgocią i pyłem.

Wskazówki Montażowe

Montaż oraz podłączenie obudowy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę należy zamontować za pomocą odpowiednich uchwytów do ściany lub konstrukcji nośnej, zapewniając jej stabilne zawieszenie. Przepusty kablowe uszczelnić zgodnie z wymaganiami IP66 – zastosuj dławice kablicowe o odpowiednim stopniu ochrony. Przekrój przewodów dobierz do prądu obciążenia zgodnie z obowiązującymi normami. Dokumentację techniczną (instrukcję montażu, momenty dokręcania) należy przechowywać i stosować się do zaleceń producenta.

FAQ

• Jaki stopień ochrony ma obudowa NSYS3X101030? Obudowa posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz odporność na silne strumienie wody (np. z myjek ciśnieniowych).
• Z jakiego materiału wykonana jest obudowa? Wykonano ją ze stali nierdzewnej 304L (kwasoodpornej), która charakteryzuje się wysoką odpornością na korozję w środowiskach wilgotnych i agresywnych chemicznie.
• Czy obudowa ma drzwi? Ile? Tak, obudowa wyposażona jest w dwoje drzwi z ramą wzmocnioną i zamkiem – umożliwia to dostęp do wnętrza z obu stron oraz zabezpieczenie przed przypadkowym otwarciem.
