Obudowa wisząca Spacial S3D podw drzwi gładkie z pł.mont 1000x1000x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D101030DP Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1080783

EAN

3606480160325

Kod Producenta

NSYS3D101030DP

Obudowa wisząca Spacial S3D podw drzwi gładkie z pł.mont 1000x1000x300 (WxSxG) IP55 IK10 RAL7035

Informacja o Produkcie

Opis i Kluczowe Cechy

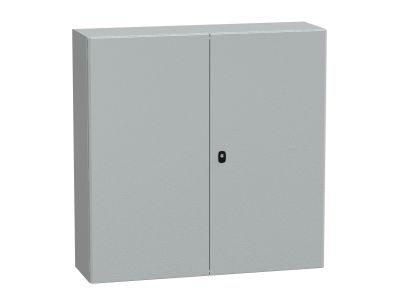

Obudowa wisząca Spacial S3D (symbol NSYS3D101030DP) to metalowa obudowa składana z podwójnymi gładkimi drzwiami i płytą montażową, oferująca wysoki stopień ochrony IP55 oraz odporność mechaniczną IK10. Wymiary 1000x1000x300 mm (WxSxG) w kolorze RAL7035 zapewniają przestrzeń dla rozbudowanych instalacji przy jednoczesnej wytrzymałości konstrukcji. Podwójna grubość przedniego profilu zwiększa sztywność, a płaski panel tylny ułatwia montaż i uszczelnienie.

Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strugami wody, co pozwala na bezpieczne stosowanie w trudnych warunkach przemysłowych i zewnętrznych (pod zadaszeniem).
Odporność na uderzenia IK10: Wytrzymałość na energię uderzenia 20 J, zabezpiecza zainstalowane urządzenia przed mechanicznymi uszkodzeniami.
Podwójna grubość przedniego profilu: Zwiększa sztywność całej obudowy, minimalizując odkształcenia podczas montażu i eksploatacji.
Płaski panel tylny: Ułatwia precyzyjne docięcie i montaż na ścianie, zapewnia równomierne uszczelnienie na całej powierzchni.
Konstrukcja składana i spawana: Łączy lekkość z wytrzymałością, co ułatwia transport i instalację bez utraty trwałości.

Zgodność z Normami

Obudowa spełnia europejskie standardy dotyczące stopni ochrony (IP) i odporności na uderzenia (IK). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zalecana do zastosowań wymagających potwierdzonej szczelności i wytrzymałości mechanicznej.

Zastosowanie

Obudowa wisząca Spacial S3D przeznaczona jest do zabudowy aparatury sterującej, zasilającej oraz automatyki w obiektach przemysłowych, infrastrukturalnych i komercyjnych.

Osłona rozdzielnic oraz styczników, wyłączników i przekaźników w halach produkcyjnych.
Obudowa dla sterowników PLC, zasilaczy awaryjnych oraz systemów BMS w magazynach i serwerowniach.
Montaż w instalacjach zewnętrznych pod zadaszeniem (np. stacje ładowania, przepompownie).
Wykorzystanie w aplikacjach wymagających szczególnej wytrzymałości mechanicznej (IK10) – np. w strefach narażonych na uderzenia.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocować na ścianie za pomocą odpowiednich uchwytów (brak w zestawie), wykorzystując otwory montażowe na tylnym panelu. Moment dokręcania śrub oraz przekrój przewodów uziemiających należy dobierać zgodnie z dokumentacją producenta. Przed zamknięciem drzwi sprawdzić szczelność uszczelek i poprawność dociągnięcia profili.

FAQ

Jaki stopień ochrony ma ta obudowa? Obudowa posiada stopień ochrony IP55 – jest pyłoszczelna i odporna na strugi wody (zgodnie z danymi producenta dla wersji z podwójnymi drzwiami).
Czy obudowa jest odporna na uderzenia? Tak, odporność mechaniczna wynosi IK10 dla wersji z pełnymi drzwiami gładkimi – wytrzymuje uderzenie energią 20 J.
Czy płyta montażowa jest w zestawie? Tak, obudowa dostarczana jest z płytą montażową (płaski panel tylny), co umożliwia szybki montaż aparatury bez dodatkowego wyposażenia.
