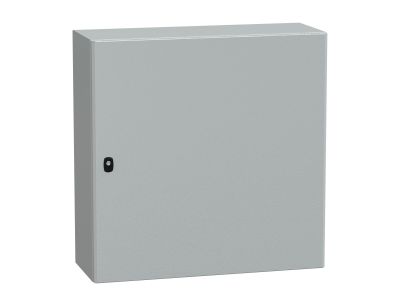

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 800x800x300 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D8830P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D8830P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 800 mm wysokości, 800 mm szerokości oraz 300 mm głębokości została wykonana jako jednoczęściowy korpus, który jest składany i spawany, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie odprowadza wodę i zanieczyszczenia, chroniąc wnętrze przed zalaniem podczas otwierania drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższą ochronę przed uderzeniami o energii do 20 dżuli, minimalizując ryzyko uszkodzenia aparatury sterowniczej.
• Płyta montażowa w zestawie: Umożliwia natychmiastowe przystąpienie do prefabrykacji rozdzielnicy bez konieczności zamawiania dodatkowych elementów nośnych.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) za pomocą proszkowej powłoki epoksydowo-poliestrowej zapewnia wysoką odporność na korozję i promieniowanie UV.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt ten jest dopuszczony do użytku w instalacjach wymagających wysokiej niezawodności i ochrony przed czynnikami zewnętrznymi.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D8830P znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz układów stycznikowych.
• Rozdział energii: Doskonale sprawdza się jako lokalna rozdzielnica zasilająca w zakładach produkcyjnych.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania oświetleniem, wentylacją oraz w przepompowniach ścieków.
• Środowiska agresywne: Dzięki szczelnej konstrukcji chroni wrażliwą elektronikę przed zapyleniem i wilgocią w kopalniach czy cementowniach.

Wskazówki Montażowe

Montaż obudowy Spacial S3D jest intuicyjny, jednak dla zachowania pełnych parametrów ochronnych należy przestrzegać poniższych zaleceń:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, które montuje się od zewnątrz, aby nie naruszyć stopnia ochrony IP.
• Wprowadzanie kabli: Obudowa wyposażona jest w demontowalną płytę przepustową. Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby utrzymać szczelność całego zestawu.
• Uziemienie: Należy pamiętać o połączeniu wyrównawczym drzwi z korpusem za pomocą dedykowanych punktów uziemiających (M6), co jest kluczowe dla bezpieczeństwa przeciwporażeniowego.
• Drzwi: Konstrukcja umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) w zależności od potrzeb instalacyjnych na obiekcie.

FAQ

• Czy obudowa zawiera płytę montażową? Tak, model NSYS3D8830P jest dostarczany w komplecie z pełną płytą montażową wykonaną z blachy ocynkowanej.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się do kąta 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Czy można stosować tę obudowę na zewnątrz? Tak, stopień ochrony IP66 oraz powłoka proszkowa pozwalają na montaż zewnętrzny, jednak w przypadku ekstremalnych warunków pogodowych zaleca się stosowanie daszka ochronnego.
