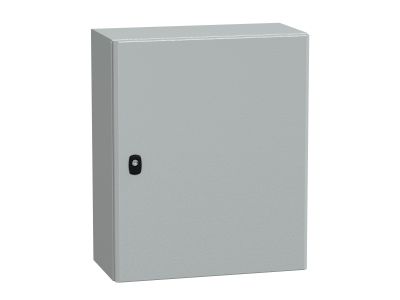

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 600x500x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6525P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 600x500x250 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co w połączeniu z podwójną grubością przedniego profilu w kształcie rynny, zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla zabezpieczenia aparatury elektrycznej w trudnych warunkach.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i czynniki zewnętrzne.
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację potwierdzającą zgodność z normą IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki wysokiemu stopniowi ochrony IP66 oraz odporności IK10, produkt spełnia rygorystyczne wymogi stawiane urządzeniom pracującym w sektorze przemysłowym, infrastrukturalnym oraz energetycznym.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D6525P znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do budowy systemów sterowania maszynami, lokalnych punktów rozdziału energii oraz systemów automatyki budynkowej. Doskonale sprawdza się w miejscach narażonych na zapylenie, wilgoć oraz ryzyko uszkodzeń mechanicznych, takich jak hale produkcyjne, warsztaty, oczyszczalnie ścieków czy węzły ciepłownicze. Możliwość doposażenia w szeroką gamę akcesoriów Schneider Electric pozwala na pełną personalizację pod konkretny projekt inżynieryjny.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Pozycjonowanie: Obudowa przeznaczona jest do montażu ściennego. Należy użyć dedykowanych uchwytów montażowych lub otworów w tylnej ściance, dbając o zachowanie szczelności poprzez zastosowanie odpowiednich uszczelek.
• Wprowadzanie kabli: Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP66, aby utrzymać deklarowane parametry szczelności całej obudowy.
• Drzwi: Konstrukcja umożliwia łatwy demontaż drzwi oraz zmianę kierunku ich otwierania (lewo/prawo), co ułatwia dostęp do aparatury w ograniczonej przestrzeni.
• Uziemienie: Należy pamiętać o poprawnym połączeniu przewodu ochronnego do dedykowanych punktów uziemiających na korpusie i drzwiach obudowy.

FAQ

1. Czy obudowa posiada płytę montażową w komplecie?
Tak, model NSYS3D6525P jest dostarczany wraz z pełną, stalową płytą montażową, co pozwala na natychmiastowe rozpoczęcie prac instalacyjnych.

2. Czy można zmienić kierunek otwierania drzwi?
Tak, konstrukcja zawiasów pozwala na zmianę strony otwierania drzwi, co zwiększa elastyczność montażu w miejscu docelowym.

3. Jaki jest kolor obudowy?
Obudowa jest malowana proszkowo na standardowy kolor przemysłowy RAL7035 (jasnoszary), który charakteryzuje się wysoką odpornością na starzenie.

4. Czy obudowa nadaje się do montażu na zewnątrz?
Mimo wysokiego stopnia IP66, w przypadku bezpośredniej ekspozycji na ekstremalne warunki atmosferyczne i promieniowanie UV, zaleca się stosowanie daszków ochronnych lub wybór wersji dedykowanej do zastosowań zewnętrznych z serii Spacial SF/SM.
