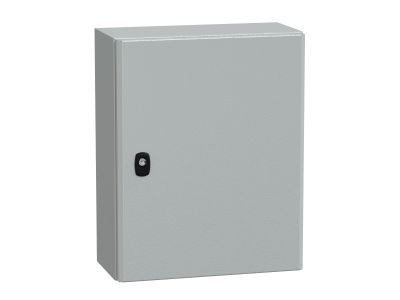

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 500x400x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5420P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 500 mm wysokości, 400 mm szerokości oraz 200 mm głębokości to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości stali, charakteryzuje się wyjątkową odpornością mechaniczną sklasyfikowaną na poziomie IK10, co oznacza ochronę przed uderzeniami o energii do 20 dżuli. Gładkie drzwi zapewniają estetyczny wygląd oraz ułatwiają utrzymanie czystości, a stopień ochrony IP66 gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody z dowolnego kierunku. W zestawie znajduje się pełna płyta montażowa, która umożliwia stabilne i precyzyjne rozmieszczenie aparatury modułowej oraz komponentów automatyki. Całość została wykończona proszkowo w standardowym kolorze RAL 7035, co zapewnia wysoką odporność na korozję i czynniki zewnętrzne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji UL oraz CSA, produkt może być stosowany w projektach realizowanych na rynkach globalnych. Zgodność z dyrektywą RoHS zapewnia, że proces produkcji eliminuje substancje niebezpieczne, dbając o bezpieczeństwo użytkowników i środowiska naturalnego.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze przemysłowym, energetycznym oraz budownictwie komercyjnym. Jest idealnym wyborem do montażu systemów sterowania maszynami, rozdzielnic zasilających oraz układów automatyki budynkowej. Dzięki wysokiemu stopniowi ochrony IP66, doskonale sprawdza się w miejscach narażonych na zapylenie, takich jak hale produkcyjne, tartaki czy zakłady przetwórstwa spożywczego, a także w instalacjach zewnętrznych pod warunkiem zastosowania odpowiedniego zadaszenia. Wytrzymałość IK10 predysponuje ją do montażu w miejscach publicznych i zakładach przemysłu ciężkiego, gdzie ryzyko uszkodzeń mechanicznych jest wysokie.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na pionowej ścianie przy użyciu dedykowanych uchwytów ściennych lub bezpośrednio przez otwory montażowe, zachowując szczelność poprzez użycie dołączonych uszczelek. Płyta montażowa jest demontowalna, co pozwala na wygodne uzbrojenie jej w aparaturę na stole warsztatowym przed osadzeniem w korpusie. Podczas wprowadzania przewodów zaleca się stosowanie dławnic o odpowiednim stopniu IP, aby nie obniżyć parametrów ochronnych całej obudowy. Drzwi wyposażone są w solidny zamek, który można wymienić na wkładkę o innym profilu w zależności od wymagań obiektu. Należy zwrócić uwagę na zachowanie odpowiedniego momentu dokręcania śrub uziemiających, aby zapewnić ciągłość ochronną między drzwiami a korpusem.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, model NSYS3D5420P jest dostarczany z pełną płytą montażową wykonaną z blachy ocynkowanej.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się do kąta 120 stopni, co umożliwia swobodny dostęp do wnętrza podczas prac serwisowych.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy Spacial S3D pozwala na przełożenie zawiasów i zmianę kierunku otwierania drzwi z prawostronnego na lewostronny.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki IP66 jest odporna na warunki atmosferyczne, jednak w przypadku ekspozycji na bezpośrednie promieniowanie UV i opady zaleca się stosowanie daszka ochronnego.
